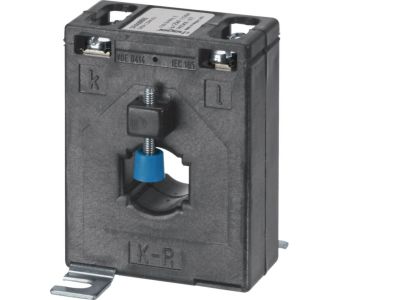

Przekładnik prądowy do systemu szyn zbiorczych 50/5 1,5VA kl.1 nielegalizowany wielkość BG213 | SRA00505 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRA00505 o przekładni 50/5 A, mocy 1,5 VA i klasie dokładności 1 przeznaczony jest do półpośredniego pomiaru prądów o dużych wartościach w systemach szyn zbiorczych wielkości BG213. Dzięki klasie 1 zapewnia precyzyjne odwzorowanie prądu pierwotnego na wtórny, co umożliwia dokładny pomiar i monitoring obciążeń. Brak legalizacji oznacza, że urządzenie stosuje się w aplikacjach technicznych, a nie rozliczeniowych.

• Przekładnia 50/5 A: Przekształca prąd pierwotny do 50 A na standardowy sygnał wtórny 5 A, umożliwiając podłączenie do amperomierzy, mierników cyfrowych i analizatorów sieci.
• Moc 1,5 VA: Wystarczająca do zasilania typowych urządzeń pomiarowych przy zachowaniu niskiego obciążenia przekładnika, co minimalizuje błędy pomiaru.
• Klasa dokładności 1: Gwarantuje błąd prądowy i kątowy na poziomie 1% – odpowiedni do precyzyjnego monitorowania i sterowania w instalacjach przemysłowych.
• Nielegalizowany: Przeznaczony do pomiarów technicznych i pól kontrolnych (np. sterowanie, sygnalizacja, analiza sieci), gdzie nie jest wymagana legalizacja do celów rozliczeniowych.
• Wielkość BG213 – do szyn zbiorczych: Konstrukcja umożliwia szybki montaż na szynach zbiorczych o odpowiednim przekroju, bez konieczności demontażu przewodów.

Zgodność z Normami

Przekładnik prądowy SRA00505 spełnia wymagania europejskich norm dotyczących przekładników pomiarowych (IEC/EN 61869 seria) oraz posiada oznakowanie CE. Produkt nie podlega legalizacji, co jest zgodne z przepisami dla urządzeń stosowanych w pomiarach technicznych.

Zastosowanie

Przekładnik prądowy SRA00505 znajduje zastosowanie w układach półpośredniego pomiaru prądu, gdzie pierwotne wartości prądu przekraczają zakres bezpośredniego podłączenia mierników. Doskonale sprawdza się w rozdzielnicach głównych, szafach sterowniczych i systemach automatyki budynkowej.

• Pomiar prądu w obwodach odbiorników trójfazowych (silniki, piece, nagrzewnice) – sygnał 5 A do amperomierza analogowego lub cyfrowego.
• Współpraca z analizatorami sieci i miernikami parametrów energii – do monitorowania obciążenia, mocy i harmonicznych.
• Sygnalizacja przeciążeń i sterowanie (poprzez przekaźniki pomiarowe) w instalacjach przemysłowych i komercyjnych.
• Integracja z systemami BMS/SCADA – jako element toru pomiarowego w automatyce budynkowej.

Wskazówki Montażowe

Montaż przekładnika prądowego SRA00505 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekładnik zakładany jest na szynę zbiorczą lub przewód główny w systemie BG213 – należy upewnić się, że szyna mieści się w otworze przekładnika. Podczas instalacji nie wolno otwierać obwodu wtórnego przy przepływie prądu pierwotnego (ryzyko powstania niebezpiecznego napięcia). Przewody wtórne podłączyć do zacisków oznaczonego S1 i S2, zachowując odpowiedni przekrój (dobrany do mocy 1,5 VA i długości linii). Zachować odstępy izolacyjne zgodnie z dokumentacją producenta.

FAQ

• Czy przekładnik jest legalizowany? Nie. Model SRA00505 jest nielegalizowany – przeznaczony do pomiarów technicznych (sterowanie, sygnalizacja, monitoring), a nie do rozliczeń energii.
• Jaka jest moc wtórna i czy wystarczy do amperomierza analogowego? Moc wynosi 1,5 VA. Większość analogowych amperomierzy o zakresie 5 A ma moc poniżej 0,5 VA, więc przekładnik z nadwyżką je zasili. W przypadku dłuższych przewodów lub mierników cyfrowych należy sprawdzić sumaryczne obciążenie.
• Czy można go zamontować na szynie DIN TH35? Nie. Przekładnik jest dedykowany do systemu szyn zbiorczych wielkość BG213. Nie pasuje do typowej szyny DIN – montaż następuje bezpośrednio na przewodzie lub szynie zbiorczej rozdzielnicy.
