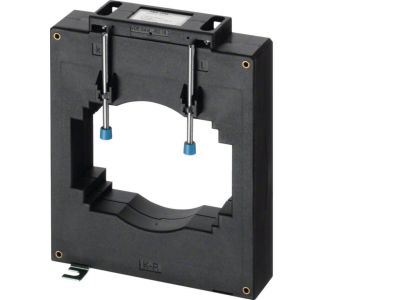

Przekładnik prądowy do systemu szyn zbiorczych 4000/5 15VA kl.1 nielegalizowany wielkość BG1254 | SRG40005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy o symbolu SRG40005 przeznaczony do systemu szyn zbiorczych. Umożliwia pomiar półpośredni prądów o dużej wartości (4000 A) z dokładnością klasy 1 i mocą 15 VA. Model nielegalizowany, w wielkości BG1254 – idealny do zastosowań, gdzie legalizacja nie jest wymagana.

• Przekładnia 4000/5 A: Pozwala na bezpieczne odwzorowanie prądu pierwotnego na poziomie 5 A, standardowo akceptowanym przez mierniki i analizatory sieci.
• Klasa dokładności 1: Zapewnia niski błąd pomiaru (1%), niezbędny do wiarygodnego monitorowania zużycia energii i sterowania procesami.
• Moc 15 VA: Wystarczająca do zasilania typowych przyrządów pomiarowych bez ryzyka przegrzania uzwojenia.
• Wielkość BG1254: Dopasowana do określonych wymiarów szyn zbiorczych – ułatwia montaż bez dodatkowych adapterów.
• Nielegalizowany: Niższy koszt zakupu przy zachowaniu pełnej funkcjonalności pomiarowej w instalacjach, które nie wymagują obowiązkowej legalizacji.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada certyfikat CE. Produkt nie podlega legalizacji, co potwierdza jego przeznaczenie do zastosowań przemysłowych, gdzie nie jest wymagane świadectwo wzorcowania.

Zastosowanie

Przekładnik SRG40005 znajduje zastosowanie wszędzie tam, gdzie konieczny jest pomiar dużych prądów przemiennych w systemach szyn zbiorczych. Sprawdza się w obwodach półpośredniego pomiaru energii elektrycznej.

• Pomiar zużycia energii w rozdzielnicach głównych zakładów przemysłowych, centrów danych i budynków użyteczności publicznej.
• Monitoring obciążeń w liniach zasilających maszyny, piece, silniki i inne odbiorniki dużej mocy.
• Diagnostyka sieci – analiza harmonicznych, współczynnika mocy i innych parametrów jakości energii.
• Współpraca z cyfrowymi analizatorami sieci, licznikami energii oraz analogowymi amperomierzami w systemach automatyki i BMS.

Wskazówki Montażowe

Montaż i podłączenie może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie oraz upewnić się, że szyny zbiorcze nie znajdują się pod napięciem. Przekładnik montuje się bezpośrednio na szynie zbiorczej o wielkości BG1254. Przewody wtórne należy prowadzić z zachowaniem wymaganego przekroju (zgodnie z normami) i zabezpieczyć przed zwarciem. Zaciski dokręcać momentem podanym w dokumentacji technicznej – niedokręcenie grozi iskrzeniem i uszkodzeniem izolacji.

FAQ

• Czy przekładnik jest legalizowany? Nie – model SRG40005 jest w wersji nielegalizowanej, co oznacza niższy koszt i brak obowiązku okresowego wzorcowania. Stosuje się go tam, gdzie nie jest wymagane świadectwo legalizacji.
• Jaka jest klasa dokładności? Klasa 1 – błąd pomiaru wynosi maksymalnie 1% dla prądu znamionowego. Zapewnia to odpowiednią precyzję w standardowych zastosowaniach pomiarowych.
• Do jakich szyn zbiorczych pasuje ten przekładnik? Przekładnik jest dedykowany do szyn wielkości BG1254. Przed montażem należy sprawdzić wymiary szyny (szerokość i grubość) w dokumentacji technicznej systemu szyn zbiorczych.
