Przekładnik prądowy do systemu szyn zbiorczych 400/5 5VA kl.1 nielegalizowany wielkość BG113 | SRC04005 Hager

Opis i Kluczowe Cechy

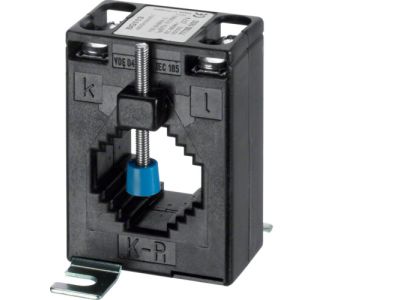

Przekładnik prądowy SRC04005 to urządzenie pomiarowe przeznaczone do systemu szyn zbiorczych w rozdzielnicach. O przekładni 400/5 A i mocy 5 VA, klasie dokładności 1, nielegalizowany. Wielkość BG113 zapewnia kompatybilność z dedykowanymi systemami szyn.

• Przekładnia 400/5 A: Umożliwia transformację prądu pierwotnego do 400 A na standardowy prąd wtórny 5 A, bezpieczny dla przyrządów pomiarowych.
• Moc 5 VA: Zapewnia wystarczającą obciążalność do współpracy z amperomierzami, miernikami cyfrowymi i analizatorami sieci, bez ryzyka przesycenia.
• Klasa dokładności 1: Gwarantuje precyzyjny pomiar z błędem do 1%, kluczowy dla rozliczeń energetycznych i monitoringu.
• Nielegalizowany: Brak obowiązku okresowej legalizacji, co obniża koszty eksploatacji w aplikacjach, gdzie nie jest wymagana.
• Wielkość BG113: Dedykowany do montażu na szynach zbiorczych, co ułatwia instalację w standardowych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania ogólne dla przekładników prądowych stosowanych w energetyce, posiada certyfikat CE. Ze względu na brak szczegółowych norm w dokumentacji, zaleca się sprawdzenie zgodności z lokalnymi przepisami przed zastosowaniem w systemach wymagających legalizacji.

Zastosowanie

Przekładnik SRC04005 znajduje zastosowanie w półpośrednich układach pomiarowych, gdzie prąd obciążenia przekracza zakres bezpośredniego pomiaru.

• Pomiar prądu w głównych obwodach rozdzielnic niskiego napięcia.
• Współpraca z analogowymi amperomierzami w tablicach rozdzielczych.
• Podłączanie do cyfrowych mierników energii, analizatorów sieci i systemów monitoringu.
• W układach automatyki budynkowej do sterowania i sygnalizacji prądów obciążenia.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, przy odłączonym napięciu. Przekładnik montuje się na szynie zbiorczej w odpowiednim rozstawie (wielkość BG113). Należy bezwzględnie przestrzegać kierunku przepływu prądu (oznaczenia pierwotne) oraz nie otwierać obwodu wtórnego pod obciążeniem – grozi to przepięciami. Przekrój przewodów wtórnych dobrać odpowiednio do odległości i mocy obciążenia.

FAQ

• Czy przekładnik wymaga legalizacji? Produkt jest nielegalizowany, co oznacza, że nie podlega okresowej weryfikacji metrologicznej, jednak w układach pomiarowych dla rozliczeń handlowych mogą być wymagane przekładniki legalizowane – proszę to zweryfikować.
• Jaka jest moc maksymalna obciążenia strony wtórnej? Moc znamionowa wynosi 5 VA – przy większym obciążeniu może spaść dokładność. Zaleca się dobór przyrządów pomiarowych o łącznym poborze nieprzekraczającym 5 VA.
• Czy można montować na szynie DIN? Przekładnik jest przeznaczony do systemu szyn zbiorczych BG113, nie do standardowej szyny TH35. Należy sprawdzić kompatybilność z konkretną rozdzielnicą.
