Przekładnik prądowy do systemu szyn zbiorczych 400/5 5VA kl.1 nielegalizowany wielkość BG 413 | SRI04005 Hager

Opis i Kluczowe Cechy

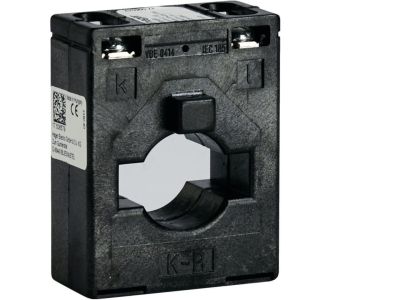

Przekładnik prądowy SRI04005 (wielkość BG 413) przeznaczony do montażu w systemie szyn zbiorczych. Przekładnia prądowa 400/5 A z mocą 5 VA i klasą dokładności 1 zapewnia wierne odwzorowanie prądu w obwodzie wtórnym – niezbędne dla poprawnej pracy liczników energii, mierników i urządzeń automatyki. Wersja nielegalizowana pozwala na stosowanie w aplikacjach, w których legalizacja nie jest wymagana, np. w systemach monitoringu wewnętrznego lub automatyce budynkowej.

• Przekładnia 400/5 A: Umożliwia bezpieczne przekształcenie prądu pierwotnego o wartości do 400 A na standardowy sygnał 5 A, dostosowany do większości układów pomiarowych.
• Moc 5 VA: Zapewnia wystarczający zapas energetyczny do zasilania obwodów wtórnych bez ryzyka nasycenia rdzenia – gwarantuje stabilną pracę nawet przy dużych odległościach od miernika.
• Klasa dokładności 1: Gwarantuje błąd pomiaru prądu nie większy niż 1% w pełnym zakresie – odpowiednia do półprzemysłowych rozliczeń energii oraz monitoringu obciążeń.
• Nielegalizowany: Produkt nie podlega obowiązkowej legalizacji metrologicznej – idealny do zastosowań wewnętrznych (np. w BMS, sterowaniu silników, systemach nadzoru) oraz wszędzie tam, gdzie wystarcza pomiar referencyjny.
• System szyn zbiorczych BG 413: Konstrukcja dostosowana do montażu na szynach zbiorczych typowych dla rozdzielnic niskiego napięcia – szybka i pewna instalacja bez dodatkowych adapterów.

Zgodność z Normami

Przekładnik prądowy SRI04005 jest produkowany zgodnie z obowiązującymi normami europejskimi dotyczącymi przekładników pomiarowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań dyrektyw Unii Europejskiej. Ze względu na wersję nielegalizowaną nie podlega przepisom dotyczącym legalizacji pierwotnej, jednak jego parametry techniczne odpowiadają wymogom klasy 1 według standardów IEC/EN 61869 (o ile producent deklaruje zgodność z tą normą – zalecamy weryfikację w dokumentacji technicznej).

Zastosowanie

Przekładnik prądowy SRI04005 (400/5 A, 5 VA, kl. 1) znajduje zastosowanie wszędzie tam, gdzie niezbędne jest dokładne odwzorowanie prądu w celu monitoringu, sterowania lub wewnętrznego rozliczania energii. Dzięki wersji nielegalizowanej szczególnie polecany jest do układów automatyki budynkowej i przemysłowej.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – dostarczanie sygnału do liczników energii, mierników mocy i analizatorów sieci.
• Współpraca z przekaźnikami, stycznikami i kontrolerami PLC – sygnalizacja przeciążeń lub przekroczeń progów prądowych w instalacjach wentylacji, klimatyzacji, oświetlenia.
• Monitoring obciążeń w systemach BMS (Building Management System) – optymalizacja zużycia energii i wykrywanie odchyleń od normy.
• Półprzemysłowe rozliczenia międzywydziałowe lub wewnętrzne – bez konieczności legalizacji, przy zachowaniu dobrej dokładności (klasa 1).

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego SRI04005 może być wykonywany wyłącznie przez uprawnionych elektryków z aktualnymi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz zasilanie obwodu pierwotnego. Przekładnik przeznaczony jest do montażu na szynach zbiorczych w systemie wielkości BG 413 – należy sprawdzić zgodność mechanicznego mocowania z przeznaczoną szyną. Przewody wtórne (5 A) prowadź w sposób uniemożliwiający przypadkowe rozłączenie; przekrój przewodów dobierz do prądu 5 A oraz dopuszczalnego spadku napięcia na elemencie pomiarowym. Podczas dokręcania zacisków stosuj moment dokręcania zalecany przez producenta (dokumentacja techniczna). Pamiętaj, że rozwarcie obwodu wtórnego przy przepływie prądu pierwotnego grozi powstaniem niebezpiecznego napięcia – zawsze upewnij się, że obwód wtórny jest zwarty lub obciążony.

FAQ

• Czy przekładnik jest legalizowany? Nie, jest to wersja nielegalizowana. Produkt nie posiada świadectwa legalizacji pierwotnej i nie może być stosowany do rozliczeń handlowych wymagających takiego dokumentu. Doskonale sprawdza się natomiast w systemach monitoringu wewnętrznego, automatyce budynkowej i pomiarach referencyjnych.
• Jaką klasę dokładności ma ten przekładnik? Klasę dokładności 1, co oznacza dopuszczalny błąd pomiaru na poziomie 1% wartości rzeczywistej prądu (przy znamionowym obciążeniu wtórnym). Zapewnia to wystarczającą precyzję dla większości aplikacji nadzoru i sterowania.
• Do jakiej szyny zbiorczej jest przeznaczony? Przekładnik jest przystosowany do montażu w systemie szyn zbiorczych oznaczonym wielkością BG 413. Przed zakupem upewnij się, że wymiary szyny i sposób mocowania są zgodne z tą normą – szczegółowe dane znajdziesz w dokumentacji technicznej producenta.
