Przekładnik prądowy do systemu szyn zbiorczych 3000/5 15VA kl.1 nielegalizowany wielkość BG1254 | SRG30005 Hager

Opis i Kluczowe Cechy

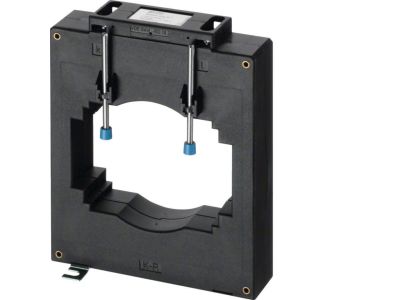

Przekładnik prądowy SRG30005 o przekładni 3000/5 A, mocy 15 VA i klasie dokładności 1 przeznaczony jest do pomiaru półpośredniego w systemach szyn zbiorczych. Model nielegalizowany, w rozmiarze BG1254, zapewnia ekonomiczną alternatywę do zastosowań przemysłowych i monitoringu, gdzie wymagana jest wysoka precyzja odczytów bez konieczności legalizacji.

• Przekładnia 3000/5 A: Umożliwia pomiar prądów do 3000 A po stronie pierwotnej, przetwarzając je na bezpieczny poziom 5 A po stronie wtórnej – idealny do obwodów rozdzielczych i głównych magistral.
• Moc 15 VA: Wystarczający zapas mocy do zasilania amperomierzy analogowych, cyfrowych mierników lub analizatorów sieci bez ryzyka przeciążenia uzwojenia wtórnego.
• Klasa dokładności 1: Gwarantuje błąd pomiaru nieprzekraczający 1% wartości mierzonej – precyzja wymagana w profesjonalnych systemach monitoringu i automatyki.
• Nielegalizowany: Przeznaczony do celów niekomercyjnych (pomiar wewnętrzny, monitoring, sterowanie) – niższy koszt zakupu przy zachowaniu parametrów technicznych.
• Wielkość BG1254: Dostosowany do montażu na szynach zbiorczych w rozdzielnicach głównych i podrozdzielniach, pasuje do dedykowanych systemów szyn (np. 60 mm system).

Zgodność z Normami

Przekładnik prądowy SRG30005 spełnia wymagania odpowiednich norm dla przekładników pomiarowych (seria IEC 61869). Posiada oznakowanie CE, potwierdzające zgodność z obowiązującymi dyrektywami Unii Europejskiej. Produkt nie podlega legalizacji – przeznaczony do zastosowań, gdzie świadectwo wzorcowania nie jest wymagane.

Zastosowanie

Model SRG30005 znajduje zastosowanie wszędzie tam, gdzie konieczny jest bezpieczny i dokładny pomiar dużych prądów przemiennych w instalacjach przemysłowych i komercyjnych.

• Pomiar półpośredni w stacjach transformatorowych, rozdzielnicach głównych i szynoprzewodach.
• Współpraca z analogowymi amperomierzami w celu lokalnej sygnalizacji obciążenia (np. na tablicach rozdzielczych).
• Zasilanie cyfrowych mierników, analizatorów sieci oraz systemów monitoringu energii (PEMS, BMS).
• Sterowanie i automatyka przemysłowa – dostarczanie sygnałów do przekaźników, sterowników PLC w układach zabezpieczeń nadprądowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (co najmniej 1 kV). Przed przystąpieniem do prac bezwzględnie odłączyć napięcie od szyn zbiorczych i upewnić się o braku napięcia. Przekładnik mocuje się na szynie zbiorczej zgodnie z instrukcją producenta (system BG1254). Nigdy nie otwierać obwodu wtórnego podczas przepływu prądu pierwotnego – grozi to niebezpiecznym przepięciem. Przekrój przewodów wtórnych dobrać do prądu 5 A i mocy obciążenia (zalecane minimum 2,5 mm² dla typowych długości). Po zamontowaniu sprawdzić prawidłowość połączeń.

FAQ

• Czy przekładnik jest legalizowany? Nie – model SRG30005 jest nielegalizowany. Przeznaczony do zastosowań, gdzie nie jest wymagane świadectwo legalizacji, np. do pomiarów monitorujących wewnątrz obiektu.
• Jaką klasę dokładności ma ten przekładnik? Klasę 1, co oznacza maksymalny błąd pomiaru na poziomie 1% wartości rzeczywistej.
• Jaki jest zakres prądu wtórnego? Wtórny prąd znamionowy wynosi 5 A przy obciążeniu do 15 VA. Maksymalny prąd pierwotny to 3000 A – przekładnik może pracować w długotrwałym obciążeniu na poziomie 120% prądu znamionowego.
