Przekładnik prądowy do systemu szyn zbiorczych 300/5 5VA kl.1 nielegalizowany wielkość BG413 | SRI03005 Hager

Opis i Kluczowe Cechy

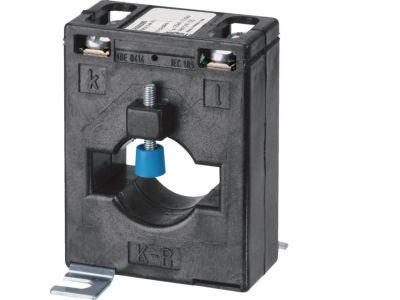

Przekładnik prądowy do systemu szyn zbiorczych, model SRI03005, o przekładni 300/5 A i mocy 5 VA. Klasa dokładności 1 zapewnia precyzyjne odwzorowanie prądu pierwotnego, co jest kluczowe dla prawidłowego pomiaru energii i skutecznej ochrony odbiorników. Konstrukcja nielegalizowana przeznaczona do zastosowań, gdzie wymagana jest wysoka dokładność, ale nie ma obowiązku urzędowej legalizacji. Wielkość BG413 ułatwia montaż na szynach zbiorczych w rozdzielnicach głównych.

• Przekładnia 300/5 A: Umożliwia bezpieczne przekształcenie prądu pierwotnego (do 300 A) na standardowy prąd wtórny 5 A, kompatybilny z miernikami, przekaźnikami i licznikami energii.
• Klasa dokładności 1: Gwarantuje błąd pomiaru nieprzekraczający 1% – niezbędny przy rozliczeniach energii i precyzyjnych zabezpieczeniach nadprądowych.
• Moc 5 VA: Zapewnia wystarczającą wydajność do zasilania typowych układów pomiarowych i zabezpieczeniowych bez ryzyka nasycenia rdzenia.
• Konstrukcja nielegalizowana: Eliminuje koszty urzędowej legalizacji przy zachowaniu parametrów technicznych dla zastosowań wewnętrznych, automatyki i monitoringu.
• Wielkość BG413: Dopasowany do systemu szyn zbiorczych o odpowiednich wymiarach – ułatwia integrację w istniejących rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm bezpieczeństwa i kompatybilności elektromagnetycznej (oznakowanie CE). Dokładne numery norm oraz szczegółowe certyfikaty dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik prądowy SRI03005 znajduje zastosowanie w systemach pomiaru energii elektrycznej, zabezpieczeń nadprądowych oraz monitoringu obciążenia w rozdzielnicach głównych i przemysłowych.

• Współpraca z licznikami energii do rozliczeń zużycia prądu w obwodach do 300 A.
• Zasilanie przekaźników nadprądowych w celu ochrony transformatorów, silników i innych odbiorników.
• Monitorowanie obciążenia i sygnalizacja przekroczeń w systemach automatyki budynkowej i przemysłowej.
• Pomiar prądu dla mierników cyfrowych oraz sterowników PLC.

Wskazówki Montażowe

Montaż przekładnika na szynie zbiorczej musi być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie. Zamocować przekładnik zgodnie z instrukcją producenta, zwracając uwagę na oznaczenia kierunku przepływu prądu (P1, P2). Strona wtórna (S1, S2) nie może być rozwierana pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia. Przekrój przewodów po stronie wtórnej dobrać do prądu 5 A i długości połączeń. Moment dokręcania połączeń – zgodnie z dokumentacją techniczną.

FAQ

• Czy przekładnik jest legalizowany? Nie, model SRI03005 jest nielegalizowany – nie posiada urzędowej cechy legalizacyjnej. Nadaje się do wewnętrznych systemów pomiarowych, automatyki, rozliczeń pomocniczych oraz wszędzie tam, gdzie wymagana jest wysoka dokładność, ale nie ma obowiązku legalizacji.
• Jaka jest maksymalna długość przewodów po stronie wtórnej? Dla mocy 5 VA i prądu 5 A całkowita rezystancja obciążenia (przewody + odbiorniki) nie może przekraczać wartości znamionowej (0,2 Ω). Należy dobrać przekrój i długość przewodów tak, aby nie przekroczyć dopuszczalnej rezystancji. Szczegółowe wytyczne znajdują się w dokumentacji technicznej producenta.
• Czy można go stosować w obwodach niskiego napięcia? Przekładnik jest przeznaczony do montażu na szynach zbiorczych w rozdzielnicach niskiego napięcia (do 1000 V). Brak podania napięcia izolacji w danych – przed montażem należy sprawdzić napięcie znamionowe w karcie katalogowej.
