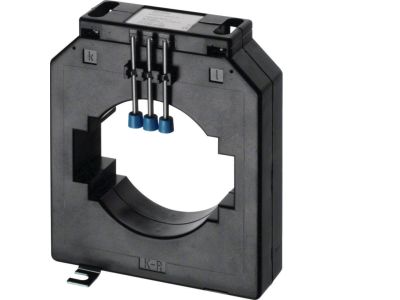

Przekładnik prądowy do systemu szyn zbiorczych 2500/5 30VA kl.1 nielegalizowany wielkość BG1034 | SRF25005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRF25005 przeznaczony jest do półpośredniego pomiaru prądów o dużych wartościach w systemach szyn zbiorczych. Dzięki przekładni 2500/5 A oraz mocy 30 VA umożliwia bezpieczne i dokładne odwzorowanie prądu pierwotnego na stronę wtórną, współpracując z amperomierzami, miernikami cyfrowymi lub analizatorami sieci. Klasa dokładności 1 gwarantuje niski błąd pomiaru, a konstrukcja w rozmiarze BG1034 ułatwia montaż bezpośrednio na szynie zbiorczej.

• Przekładnia 2500/5 A: Umożliwia pomiar prądów rzędu 2500 A przy bezpiecznym dla urządzeń pomiarowych prądzie wtórnym 5 A – idealne do monitorowania obwodów o dużym obciążeniu.
• Moc 30 VA: Zapewnia wystarczającą wydajność do zasilania długich linii pomiarowych oraz wielu przyrządów bez ryzyka nasycenia rdzenia.
• Klasa dokładności 1: Błąd pomiaru nie przekracza 1% wartości mierzonej – gwarancja wiarygodnych odczytów w zastosowaniach przemysłowych i energetycznych.
• Wersja nielegalizowana: Przeznaczona do monitorowania i analizy sieci, a nie do rozliczeń handlowych – niższy koszt przy zachowaniu pełnej funkcjonalności technicznej.
• Montaż na szynach zbiorczych (system BG1034): Łatwa instalacja bez dodatkowych konstrukcji wsporczych – oszczędność czasu i miejsca w rozdzielnicy.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada oznakowanie CE. Jego konstrukcja i parametry zapewniają bezpieczną pracę w instalacjach elektrycznych wykonanych zgodnie z obowiązującymi przepisami. Szczegółowe normy dostępne są w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik SRF25005 znajduje zastosowanie wszędzie tam, gdzie konieczny jest pomiar dużych prądów w sposób izolowany galwanicznie. Idealnie sprawdza się w układach półpośrednich, gdzie prąd pierwotny jest zbyt wysoki dla bezpośredniego podłączenia przyrządów pomiarowych.

• Pomiar i monitoring prądu w rozdzielnicach głównych i przemysłowych liniach zasilających.
• Współpraca z analogowymi amperomierzami, cyfrowymi miernikami mocy lub analizatorami sieci w systemach BMS i automatyce budynkowej.
• Sterowanie i zabezpieczenia w instalacjach z dużymi odbiornikami (silniki, piece, transformatory).
• Diagnostyka i analiza obciążenia w sieciach nn oraz SN (w zastosowaniach pomocniczych).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szyny zbiorczej. Przekładnik należy zamocować na szynie zbiorczej zgodnie z oznaczeniami (kierunek przepływu prądu pierwotnego). Przewody wtórne należy podłączyć do zacisków pomiarowych z zachowaniem biegunowości (S1, S2). Przekrój przewodów wtórnych dobrać do mocy 30 VA i długości linii. Nie wolno otwierać obwodu wtórnego pod obciążeniem pierwotnym – grozi to przepięciami i uszkodzeniem izolacji. Moment dokręcania zacisków wg zaleceń producenta.

FAQ

• Co oznacza „nielegalizowany” w opisie przekładnika? Wersja nielegalizowana nie jest przeznaczona do pomiarów rozliczeniowych (np. dla zakładów energetycznych). Może być stosowana do celów monitoringu, sterowania i diagnostyki – jest tańsza, ale nadal spełnia normy jakości i dokładności.
• Jaką maksymalną długość przewodów wtórnych mogę zastosować przy mocy 30 VA? Długość zależy od przekroju żyły (np. 1,5 mm², 2,5 mm²) oraz wymaganego obciążenia mierników. Dla typowych przyrządów i przewodów miedzianych 2,5 mm² można poprowadzić linię do kilkudziesięciu metrów. Zalecamy obliczenia uwzględniające rezystancję pętli oraz moc znamionową przekładnika.
• Czy przekładnik można montować na szynie zbiorczej w pozycji innej niż pionowa? Konstrukcja (wielkość BG1034) dopuszcza montaż w każdej pozycji, pod warunkiem że szyna jest stabilna i nie powoduje dodatkowych naprężeń mechanicznych. Należy jednak zachować odstępy izolacyjne i nie blokować otworów wentylacyjnych.
