Przekładnik prądowy do systemu szyn zbiorczych 250/5 2,5VA kl.1 nielegalizowany wielkość BG113 | SRA02505 Hager

Opis i Kluczowe Cechy

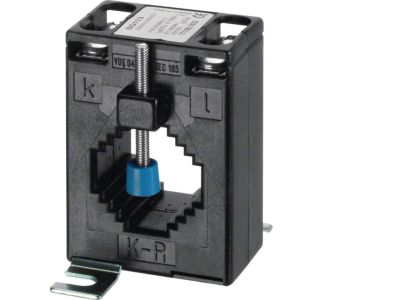

Przekładnik prądowy SRA02505 o przekładni 250/5 A, mocy znamionowej 2,5 VA i klasie dokładności 1, przeznaczony do montażu na szynie zbiorczej. Umożliwia bezpieczne, półpośrednie pomiary wysokich prądów w rozdzielnicach głównych, współpracując z amperomierzami, miernikami cyfrowymi oraz analizatorami sieci.

• Przekładnia 250/5 A: pozwala na pomiar prądu pierwotnego do 250 A, zapewniając bezpieczny sygnał wtórny 5 A dla przyrządów pomiarowych.
• Moc 2,5 VA: niskie obciążenie znamionowe umożliwia podłączenie standardowej aparatury pomiarowej bez ryzyka przeciążenia przekładnika.
• Klasa dokładności 1: gwarantuje błąd pomiaru w granicach 1% prądu i kąta, co przekłada się na wiarygodne i powtarzalne odczyty.
• Konstrukcja do systemu szyn zbiorczych: ułatwia szybki i pewny montaż wewnątrz rozdzielnic głównych, bez konieczności stosowania dodatkowych uchwytów.
• Wersja nielegalizowana: obniża koszt zakupu, przez co opłaca się w zastosowaniach, gdzie legalizacja nie jest wymagana przepisami (np. monitoring technologiczny).

Zgodność z Normami

Przekładnik prądowy SRA02505 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników pomiarowych. Posiada oznaczenie CE, potwierdzające spełnienie zasadniczych wymagań dyrektyw unijnych.

Zastosowanie

Przekładnik SRA02505 znajduje zastosowanie wszędzie tam, gdzie wymagany jest półpośredni pomiar prądu przemiennego o dużym natężeniu – od rozdzielnic głównych po przemysłowe systemy automatyki.

• Monitorowanie obciążenia w głównych rozdzielnicach nn i SN.
• Współpraca z analogowymi amperomierzami tablicowymi.
• Wejścia pomiarowe w cyfrowych miernikach wielofunkcyjnych i analizatorach sieci.
• Pomiary w systemach zarządzania energią (EMS) oraz układach automatyki przemysłowej.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może wykonywać wyłącznie wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie pierwotnym i upewnić się, że obwód wtórny nie jest otwarty – w przeciwnym razie na zaciskach wtórnych może pojawić się niebezpieczne napięcie. Przekładnik montuje się na szynie zbiorczej zgodnie z instrukcją producenta, stosując odpowiednie obejmy lub zaciski. Przekrój przewodów wtórnych należy dobrać tak, aby całkowite obciążenie nie przekraczało 2,5 VA. Wszelkie połączenia powinny być wykonane starannie i zabezpieczone przed poluzowaniem.

FAQ

• Czy przekładnik ma podświetlenie lub diodę LED? Nie, jest to pasywny element pomiarowy – nie posiada żadnych elementów świecących ani sygnalizacyjnych.
• Jaki jest stopień ochrony IP? Producent nie podaje konkretnego stopnia ochrony w dostarczonych danych. Typowo przekładniki do montażu wewnątrz rozdzielnic mają stopień ochrony IP20, co zapewnia ochronę przed dotykiem palcem i ciałami stałymi o średnicy powyżej 12 mm.
• Czy przekładnik jest legalizowany? Model SRA02505 jest wersją nielegalizowaną – nie posiada świadectwa legalizacji. Może być stosowany w aplikacjach, w których prawo nie wymaga legalizowanych przekładników, np. w pomiarach technologicznych, monitoringowych, a nie w rozliczeniach handlowych.
