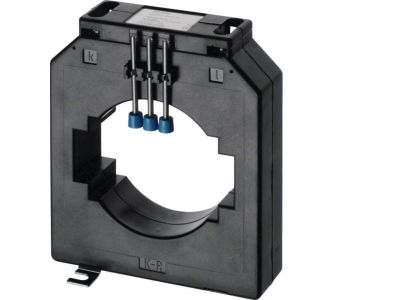

Przekładnik prądowy do systemu szyn zbiorczych 2000/5 30VA kl.1 nielegalizowany wielkość BG1034 | SRF20005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy do systemu szyn zbiorczych o symbolu SRF20005 to urządzenie pomiarowe o przekładni 2000/5 A, mocy 30 VA i klasie dokładności 1. Wersja nielegalizowana, przeznaczona do zastosowań, w których wymagana jest precyzyjna kontrola prądu bez konieczności legalizacji (monitoring, sterowanie). Dzięki kompaktowej obudowie w rozmiarze BG1034 idealnie sprawdza się w rozdzielnicach głównych.

• Przekładnia 2000/5 A: umożliwia pomiar prądów pierwotnych do 2000 A przy bezpiecznym sygnale wtórnym 5 A, co pozwala na łatwe podłączenie standardowych mierników i przekaźników.
• Moc 30 VA: zapewnia zapas mocy dla obciążeń pomiarowych, minimalizując wpływ przewodów na dokładność pomiaru.
• Klasa dokładności 1: gwarantuje błąd pomiaru nie większy niż 1%, co jest odpowiednie do większości aplikacji przemysłowych i monitoringu.
• Wielkość BG1034: kompaktowa obudowa dopasowana do systemów szyn zbiorczych, ułatwiająca montaż w istniejących rozdzielnicach.
• Nielegalizowany: niższy koszt przy zachowaniu parametrów technicznych – idealny do zastosowań nierozliczeniowych (monitoring, sterowanie, sygnalizacja).

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Spełnia wymagania bezpieczeństwa oraz kompatybilności elektromagnetycznej dla urządzeń pomiarowych instalowanych w rozdzielnicach niskiego napięcia.

Zastosowanie

Przekładnik prądowy SRF20005 znajduje zastosowanie w systemach monitorowania i sterowania w przemyśle oraz energetyce. Dzięki nielegalizowanej konstrukcji jest ekonomicznym wyborem do aplikacji, gdzie legalizacja nie jest wymagana.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach do celów monitoringu i wizualizacji.
• Sygnalizacja przeciążeń i kontrola obciążenia w panelach automatyki.
• Współpraca z miernikami cyfrowymi, przekaźnikami pomiarowymi i sterownikami PLC.
• Zastosowanie w instalacjach przemysłowych, komercyjnych i obiektach użyteczności publicznej.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie zbiorczej zgodnie z instrukcją producenta. Należy zapewnić odpowiedni przekrój przewodów wtórnych (zalecane co najmniej 2,5 mm²) oraz nie obciążać uzwojenia wtórnego przy otwartym obwodzie pierwotnym – grozi to uszkodzeniem przekładnika i stanowi zagrożenie dla życia. Po zamontowaniu sprawdzić połączenia i działanie.

FAQ

• Czy przekładnik jest legalizowany? Nie, jest to wersja nielegalizowana, przeznaczona do zastosowań nierozliczeniowych (monitoring, sterowanie). Do pomiarów rozliczeniowych wymagany jest przekładnik legalizowany.
• Jaka jest maksymalna obciążalność wtórna? Moc 30 VA oznacza, że suma obciążeń podłączonych do strony wtórnej (przewody, mierniki) nie powinna przekraczać 30 VA przy prądzie znamionowym 5 A.
• Czy mogę użyć tego przekładnika w instalacji 3-fazowej? Tak, w obwodach trójfazowych stosuje się trzy przekładniki (po jednym na fazę). Należy pamiętać o odpowiednim doborze przekładni i mocy.
