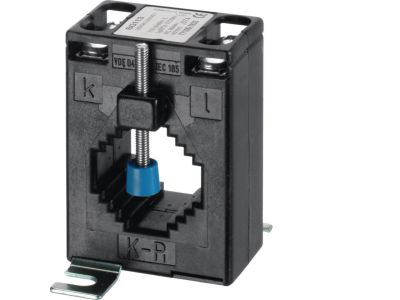

Przekładnik prądowy do systemu szyn zbiorczych 200/5 2,5VA kl.1 nielegalizowany wielkość BG113 | SRA02005 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRA02005 o przekładni 200/5 A i mocy 2,5 VA w klasie dokładności 1 przeznaczony jest do półpośredniego pomiaru prądów o dużych wartościach w systemach szyn zbiorczych. Dzięki klasie 1 pomiar odznacza się wysoką dokładnością, co przekłada się na wiarygodne wskazania w amperomierzach, miernikach cyfrowych i analizatorach sieci. Wielkość obudowy BG113 zapewnia kompatybilność z popularnymi systemami szyn zbiorczych.

• Przekładnia 200/5 A: Umożliwia pomiar prądów pierwotnych do 200 A przy bezpiecznym sygnale wtórnym 5 A, co chroni urządzenia pomiarowe przed przeciążeniem.
• Klasa dokładności 1: Gwarantuje błąd pomiaru poniżej 1%, co jest wystarczające do większości zastosowań technicznych i monitorowania parametrów sieci.
• Moc 2,5 VA: Zapewnia odpowiednią rezerwę obciążeniową dla podłączonych mierników i analizatorów, minimalizując ryzyko nasycenia rdzenia.
• Wersja nielegalizowana: Przeznaczona do pomiarów technicznych oraz wewnętrznego monitoringu sieci – nie wymaga legalizacji w urzędzie miar.
• Obudowa BG113: Dedykowana do montażu na szynach zbiorczych, ułatwia szybki i pewny montaż w rozdzielnicach głównych i przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zaprojektowany i wykonany zgodnie z dobrą praktyką inżynierską, gwarantując bezpieczeństwo użytkowania przy zachowaniu deklarowanych parametrów.

Zastosowanie

Przekładnik prądowy SRA02005 znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar prądu przemiennego w instalacjach o znacznym obciążeniu, bez konieczności bezpośredniego włączania miernika w tor główny.

• Półpośredni pomiar prądu w rozdzielnicach głównych i przemysłowych – zasilanie amperomierzy analogowych lub cyfrowych mierników tablicowych.
• Monitorowanie obciążenia w systemach automatyki budynkowej – współpraca z analizatorami sieci, przekaźnikami pomiarowymi i sterownikami PLC.
• Kontrola parametrów pracy silników, transformatorów i innych odbiorników dużych mocy – sygnał 5 A jest bezpieczny dla urządzeń pomiarowych.
• Architektura systemów pomiarowych w budynkach użyteczności publicznej, halach produkcyjnych i węzłach energetycznych – tam, gdzie montuje się szyny zbiorcze.

Wskazówki Montażowe

Montaż przekładnika powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szyn zbiorczych. Urządzenie przeznaczone jest do instalacji na szynach zbiorczych systemu BG113. Przewody wtórne należy prowadzić zgodnie z zaleceniami producenta, zwracając uwagę na minimalizację pętli indukcyjnych. Moment dokręcania śrub mocujących i przyłączeniowych należy stosować zgodnie z dokumentacją techniczną. Przekrój przewodów wtórnych dobrać do obciążalności 2,5 VA – zalecane przekroje co najmniej 1,5 mm² w przypadku dłuższych linii.

FAQ

• Czy przekładnik jest legalizowany? Nie, jest to wersja nielegalizowana, przeznaczona do pomiarów technicznych, monitoringu wewnętrznego i diagnostyki – nie do rozliczeń handlowych z dostawcą energii.
• Jakie urządzenia można podłączyć do przekładnika? Amperomierze analogowe i cyfrowe, mierniki parametrów sieci (np. analizatory jakości energii), przekaźniki pomiarowe oraz wejścia analogowe sterowników PLC – pod warunkiem, że pobór mocy nie przekracza 2,5 VA.
• Czy przekładnik nadaje się do montażu w rozdzielnicach na szynę DIN? Nie, jest przeznaczony do systemów szyn zbiorczych. Wielkość obudowy BG113 została zaprojektowana specjalnie pod ten typ konstrukcji.
