Przekładnik prądowy do systemu szyn zbiorczych 150/5 2,5VA kl.1 nielegalizowany wielkość BG113 | SRA01505 Hager

Opis i Kluczowe Cechy

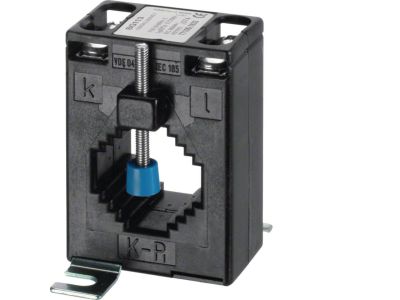

Przekładnik prądowy SRA01505 o przekładni 150/5 A, mocy 2,5 VA i klasie dokładności 1 jest przeznaczony do pomiaru półpośredniego prądów przemysłowych w systemach szyn zbiorczych. Dzięki kompaktowej obudowie BG113 umożliwia łatwy montaż bezpośrednio na szynie zbiorczej, eliminując potrzebę stosowania dodatkowych uchwytów. Nielegalizowany model sprawdza się w zastosowaniach monitoringowych, gdzie nie jest wymagana prawna legalizacja do rozliczeń energii.

• Przekładnia 150/5 A: Umożliwia bezpieczne przekształcenie prądu pierwotnego do 150 A na standardowy sygnał wtórny 5 A, kompatybilny z większością mierników i analizatorów.
• Moc 2,5 VA: Niskie obciążenie uzwojenia wtórnego pozwala na podłączenie wielu przyrządów pomiarowych jednocześnie bez ryzyka przekroczenia dopuszczalnej mocy.
• Klasa dokładności 1: Gwarantuje błąd pomiaru nieprzekraczający 1% dla prądów z zakresu znamionowego – wystarczający do precyzyjnego monitoringu parametrów sieci.
• Przeznaczenie do systemów szyn zbiorczych: Montaż odbywa się poprzez nasunięcie na szynę zbiorczą, co skraca czas instalacji i zapewnia pewne połączenie mechaniczne.
• Wielkość BG113: Kompaktowa obudowa ułatwia zabudowę w ograniczonych przestrzeniach rozdzielnic i szaf sterowniczych.

Zgodność z Normami

Przekładnik prądowy SRA01505 został zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi dla przekładników pomiarowych. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt nie podlega legalizacji, co oznacza, że nie jest przeznaczony do pomiarów rozliczeniowych, ale do celów monitoringu i sterowania.

Zastosowanie

Przekładnik SRA01505 znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar prądu przemiennego w systemach z szynami zbiorczymi. Sprawdza się w instalacjach przemysłowych, komercyjnych i infrastrukturalnych.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach z szynami zbiorczymi.
• Współpraca z cyfrowymi miernikami wielofunkcyjnymi, analizatorami sieci oraz rejestratorami jakości energii.
• Zasilanie analogowych amperomierzy w obwodach półpośredniego pomiaru prądu.
• Integracja z systemami automatyki budynkowej i przemysłowej (PLC, DCS) do monitorowania obciążenia linii.

Wskazówki Montażowe

Montaż oraz wszelkie prace przyłączowe mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyn zbiorczych i upewnij się, że obwód nie jest obciążony. Przekładnik nasuń na szynę zbiorczą w odpowiedniej fazie, zachowując kierunek przepływu prądu (zaznaczony na obudowie). Przekrój przewodów wtórnych dobierz zgodnie z projektem instalacji – zaleca się przekrój min. 2,5 mm², aby zminimalizować spadek napięcia. Nie pozostawiaj obwodu wtórnego otwartego podczas przepływu prądu pierwotnego – grozi to uszkodzeniem przekładnika i ryzykiem porażenia. Moment dokręcania śrub zaciskowych oraz inne szczegóły techniczne podano w dokumentacji producenta dołączonej do wyrobu.

FAQ

• Do czego służy przekładnik nielegalizowany? Przekładnik nielegalizowany (bez atestu legalizacyjnego) przeznaczony jest do pomiarów technicznych i monitoringu, a nie do rozliczeń energii. Jego parametry spełniają normy dla celów kontrolnych, ale nie gwarantują prawnie wymaganej dokładności dla układów pomiarowo-rozliczeniowych.
• Jaka jest klasa dokładności i co oznacza? Klasa dokładności 1 oznacza, że błąd prądowy przy prądzie znamionowym nie przekracza ±1%. Jest to wystarczająca precyzja do bieżącego monitorowania obciążenia, sygnalizacji alarmów oraz sterowania w automatyce.
• Czy mogę podłączyć kilka urządzeń odbiorczych do jednego przekładnika? Tak, pod warunkiem że łączna moc obciążenia (amperomierzy, mierników, analizatorów) nie przekracza 2,5 VA (mocy znamionowej przekładnika). W przeciwnym razie dokładność pomiaru może ulec pogorszeniu.
