Przekładnik prądowy do systemu szyn zbiorczych 1250/5 15VA kl.1 nielegalizowany wielkość BG814 | SRE12505 Hager

Opis i Kluczowe Cechy

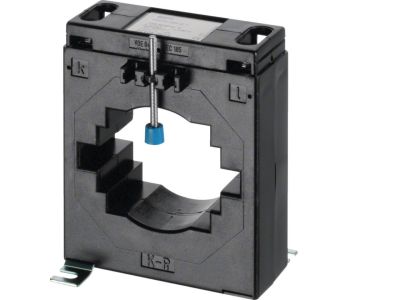

Przekładnik prądowy SRE12505 przeznaczony do systemu szyn zbiorczych o wielkości BG814. Urządzenie o przekładni 1250/5 A, mocy 15 VA i klasie dokładności 1 umożliwia precyzyjny pomiar dużych prądów w instalacach przemysłowych. Model nielegalizowany – zalecany do zastosowań monitorujących i pomiarów wewnętrznych, gdzie wymagana jest wysoka dokładność bez konieczności legalizacji dla celów rozliczeniowych.

• Przekładnia 1250/5 A: redukuje prąd pierwotny do standardowego zakresu 5 A, co pozwala na podłączenie amperomierzy, mierników cyfrowych lub analizatorów sieci bez ryzyka przeciążenia toru pomiarowego.
• Klasa dokładności 1: zapewnia błąd pomiaru poniżej 1 %, co gwarantuje wiarygodne odczyty przy monitoringu obciążenia i diagnostyce sieci.
• Moc znamionowa 15 VA: umożliwia podłączenie wielu urządzeń pomiarowych lub długich przewodów wtórnych bez utraty dokładności.
• Nielegalizowany (pomiarowy): przeznaczony do półpośredniego pomiaru prądu w rozdzielnicach głównych, szafach sterowniczych i systemach BMS – nie służy do rozliczeń energii.
• Wielkość BG814: konstrukcja dopasowana do montażu na szynach zbiorczych o określonym profilu, co ułatwia szybki i pewny montaż bez konieczności stosowania dodatkowych elementów mocujących.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników prądowych (seria PN-EN 60044 / IEC 60044). Posiada oznakowanie CE i jest przeznaczony do pracy w typowych warunkach przemysłowych. (Uwaga: brak szczegółowych numerów norm w dostarczonych danych – zalecamy weryfikację z producentem).

Zastosowanie

Przekładnik SRE12505 znajduje zastosowanie wszędzie tam, gdzie wymagany jest bezpieczny i dokładny pomiar prądów o wartości do 1250 A. Idealnie sprawdza się w systemach monitoringu energii, sterowania i automatyki.

• Pomiar prądu w rozdzielnicach głównych niskiego napięcia (NN) w obiektach przemysłowych i komercyjnych.
• Monitoring obciążenia transformatorów, generatorów, agregatów prądotwórczych oraz dużych silników.
• Współpraca z cyfrowymi miernikami, analizatorami sieci oraz rejestratorami w systemach BMS i SCADA.
• Badania i diagnostyka sieci energetycznych (pomiary półpośrednie bez wymogu legalizacji).

Wskazówki Montażowe

Montaż i demontaż przekładnika mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed instalacją bezwzględnie odłącz napięcie w obwodzie pierwotnym i upewnij się, że obwód wtórny nie jest obciążony (zwarty lub rozwarty zgodnie z zaleceniami producenta). Przekładnik mocuje się bezpośrednio na szynie zbiorczej w odpowiednim rozstawie dla wielkości BG814. Przewody wtórne należy dobrać do mocy 15 VA oraz długości trasy pomiarowej. Zaciski dokręcaj momentem obrotowym zgodnym z dokumentacją techniczną. Po montażu sprawdź poprawność połączeń i izolację.

FAQ

• Czy przekładnik jest legalizowany? Nie, model SRE12505 jest nielegalizowany – przeznaczony do monitoringu i pomiarów wewnętrznych, a nie do rozliczeń energii elektrycznej.
• Jaka jest moc wtórna i czy mogę podłączyć kilka mierników? Moc znamionowa wynosi 15 VA, co pozwala na zasilenie wielu urządzeń pomiarowych (np. amperomierza i analizatora) połączonych szeregowo zgodnie z sumą obciążeń.
• Do jakich szyn zbiorczych pasuje ten przekładnik? Przekładnik zaprojektowano do systemu szyn zbiorczych w rozmiarze BG814. Przed zakupem zalecamy sprawdzenie wymiarów i profilu szyny w dokumentacji technicznej.
