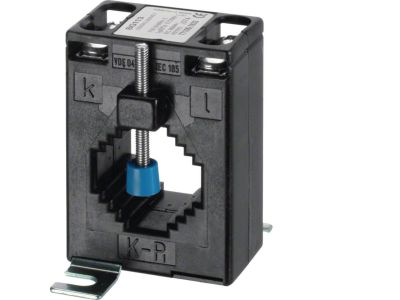

Przekładnik prądowy do systemu szyn zbiorczych 125/5 2,5VA kl.1 nielegalizowany wielkość BG113 | SRA01255 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy SRA01255 przeznaczony do systemu szyn zbiorczych umożliwia półpośredni pomiar prądów o dużych wartościach. Dzięki przekładni 125/5 A, mocy 2,5 VA i klasie dokładności 1 zapewnia precyzyjne odwzorowanie prądu pierwotnego na standardowy sygnał wtórny 5 A, co ułatwia współpracę z amperomierzami, miernikami cyfrowymi oraz analizatorami sieci. Produkt nie podlega legalizacji, co obniża koszty eksploatacji.

• Prąd pierwotny 125 A / wtórny 5 A: umożliwia pomiar obciążeń do 125 A z bezpiecznym, niskoprądowym sygnałem wyjściowym – idealne dla standardowych urządzeń pomiarowych.
• Klasa dokładności 1: błąd pomiaru nie przekracza 1% wartości rzeczywistej, gwarantując wiarygodne wskazania w aplikacjach półpośrednich.
• Moc 2,5 VA: wystarczająca do zasilania typowych mierników i analizatorów bez ryzyka nasycenia rdzenia – stabilna praca w pełnym zakresie pomiarowym.
• Nielegalizowany: brak obowiązku okresowej legalizacji oznacza niższe koszty utrzymania i szybsze uruchomienie instalacji.
• Wielkość BG113 (montaż w systemie szyn zbiorczych): kompaktowa obudowa zaprojektowana do bezpośredniego montażu na szynie zbiorczej – oszczędność miejsca w rozdzielnicy.

Zgodność z Normami

Przekładnik prądowy SRA01255 spełnia wymagania zasadnicze dyrektyw Unii Europejskiej i jest oznaczony znakiem CE. Został zaprojektowany zgodnie z europejskim standardem dla przekładników pomiarowych, zapewniając bezpieczeństwo i powtarzalność parametrów. (Konkretne numery norm nie zostały podane przez producenta – zalecamy weryfikację w dokumentacji technicznej).

Zastosowanie

Przekładnik SRA01255 stosuje się w układach pomiaru półpośredniego, gdzie bezpośrednie podłączenie amperomierza nie jest możliwe ze względu na wysokie wartości prądu. Sprawdza się w instalacjach przemysłowych i komercyjnych.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach – współpraca z analogowymi amperomierzami 5 A.
• Monitorowanie zużycia energii – podłączenie do cyfrowych mierników energii lub analizatorów parametrów sieci.
• Sterowanie i zabezpieczenia – dostarczanie sygnału pomiarowego do przekaźników nadprądowych lub PLC w systemach automatyki budynkowej i procesowej.
• Półpośredni pomiar w sieciach nn – tam, gdzie wymagana jest separacja galwaniczna od obwodu pierwotnego.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w części pierwotnej i upewnij się, że obwód jest pozbawiony napięcia. Przekładnik montuje się bezpośrednio na szynie zbiorczej zgodnie z wytycznymi producenta (wielkość BG113). Przekrój przewodów wtórnych dobierz do prądu 5 A i mocy 2,5 VA, aby nie przekroczyć dopuszczalnego spadku napięcia. Po montażu sprawdź polaryzację zacisków (kierunek prądu pierwotnego powinien być zgodny z oznaczeniami). Nie zwieraj zacisków wtórnych przy załączonym obwodzie pierwotnym – grozi to uszkodzeniem izolacji i powstaniem napięcia groźnego dla życia.

FAQ

• Czy przekładnik wymaga legalizacji? Nie – produkt jest określony jako nielegalizowany, co oznacza, że nie podlega obowiązkowej okresowej legalizacji. Może być stosowany w układach, gdzie nie jest wymagana legalizacja pomiaru (np. do celów kontrolno-pomiarowych, a nie rozliczeniowych).
• Jaki jest stopień ochrony obudowy? Producent nie podał stopnia ochrony IP. W typowych warunkach montażu wewnątrz rozdzielnicy aparatura jest chroniona przez obudowę rozdzielnicy (zwykle IP30/IP40). Szczegóły należy sprawdzić w karcie katalogowej produktu.
• Czy mogę podłączyć ten przekładnik bezpośrednio do licznika energii? Tak, jeśli licznik jest przystosowany do pracy z przekładnikiem prądowym o prądzie wtórnym 5 A i mocy 2,5 VA. Należy jednak upewnić się, że klasa dokładności licznika jest zgodna z klasą 1 przekładnika dla zapewnienia odpowiedniej precyzji pomiaru.
