Przekładnik prądowy do systemu szyn zbiorczych 1000/5 5VA kl.1 nielegalizowany wielkość BG417.1 | SRE10005 Hager

Opis i Kluczowe Cechy

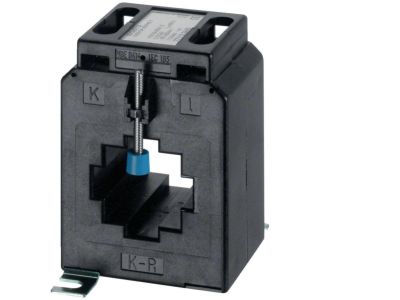

Przekładnik prądowy SRE10005 o przekładni 1000/5 A, mocy 5 VA i klasie dokładności 1 przeznaczony jest do pomiaru dużych prądów w systemach szyn zbiorczych. Dzięki izolacji galwanicznej umożliwia bezpieczne podłączenie standardowych przyrządów pomiarowych. Model nielegalizowany, wielkość BG417.1. Element niezbędny w instalacjach wymagających precyzyjnego monitorowania obciążenia.

• Przekładnia 1000/5 A: umożliwia pomiar prądów pierwotnych do 1000 A przy użyciu standardowych amperomierzy i analizatorów z wejściem 5 A – bez potrzeby stosowania drogich przetworników.
• Klasa dokładności 1: gwarantuje błąd pomiaru poniżej 1%, co zapewnia wierne odwzorowanie wartości prądu w układach monitoringu i rozliczeń energetycznych.
• Moc znamionowa 5 VA: wystarczająca do zasilania typowych mierników analogowych i cyfrowych przy zachowaniu niskich strat wewnętrznych.
• Nielegalizowany: eliminuje konieczność okresowej legalizacji, obniżając koszty eksploatacji w zastosowaniach, gdzie nie jest wymagana legalizacja prawna.
• Wielkość BG417.1: kompaktowa obudowa dedykowana do montażu na szynach zbiorczych, oszczędza miejsce w rozdzielnicy.

Zgodność z Normami

Przekładnik prądowy SRE10005 zaprojektowano zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający bezpieczeństwo użytkowania i zgodność z wymaganiami stawianymi aparaturze pomiarowej.

Zastosowanie

Przekładnik służy do półpośrednich pomiarów prądu w instalacjach o dużym obciążeniu, gdzie bezpośrednie włączenie amperomierza jest niemożliwe. Łączy się z analogowymi amperomierzami, cyfrowymi miernikami lub analizatorami sieci.

• Pomiar prądu w głównych szynach rozdzielnic nn i średniego napięcia.
• Monitorowanie obciążenia transformatorów, silników i linii zasilających.
• Współpraca z analizatorami jakości energii i systemami automatyki budynkowej.
• Zastosowania w przemyśle, energetyce i obiektach komercyjnych wymagających dokładnego pomiaru energii.

Wskazówki Montażowe

Montaż i demontaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie zbiorczej zgodnie z instrukcją producenta. Przekrój przewodów po stronie wtórnej należy dobrać do prądu 5 A oraz mocy 5 VA, aby uniknąć przegrzania. Pod żadnym pozorem nie otwierać obwodu wtórnego podczas przepływu prądu pierwotnego – grozi to uszkodzeniem izolacji i porażeniem elektrycznym.

FAQ

• Czy przekładnik wymaga legalizacji? Nie, jest to model nielegalizowany – nie podlega obowiązkowej legalizacji, co obniża koszty użytkowania w instalacjach wewnętrznych i pomiarach technicznych.
• Jaką maksymalną wartość prądu można mierzyć? Przekładnik jest przystosowany do prądu pierwotnego 1000 A (przy 5 A na wtórnym). Dopuszczalne są przeciążenia zgodne z normą, jednak dla zachowania dokładności nie należy przekraczać wartości znamionowej.
• Czy można stosować przekładnik do pomiarów trójfazowych? Tak, do pomiaru prądów w układzie trójfazowym należy zastosować trzy przekładniki (jeden na każdą fazę). Przekładnik jest przewidziany do pomiaru prądu w jednym przewodzie.
