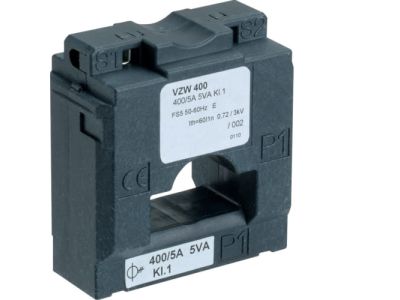

Przekładnik prądowy do rozłączników bezpiecznikowych NH1/2/3, 400/5A, 5VA, kl.1, nielegalizowany | LVZW400 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy LVZW400 przeznaczony do montażu w obwodach z rozłącznikami bezpiecznikowymi NH1/2/3. Jego podstawowe parametry – 400/5 A, moc 5 VA oraz klasa dokładności 1 – gwarantują precyzyjny pomiar prądu w instalacjach przemysłowych i energetyce zawodowej. Konstrukcja nielegalizowana umożliwia stosowanie w obwodach pomiarowych, które nie wymagają urzędowej legalizacji.

• Przekładnia 400/5 A: Umożliwia bezpieczne odwzorowanie prądu pierwotnego do 400 A na stronę wtórną 5 A, co pozwala na współpracę z typowymi licznikami energii i miernikami.
• Klasa dokładności 1: Gwarantuje błąd pomiaru ≤1% przy prądzie znamionowym, co zapewnia wiarygodne dane do rozliczeń i monitorowania.
• Moc 5 VA: Wystarczająca do zasilania standardowych urządzeń pomiarowych, takich jak liczniki energii, bez ryzyka przeciążenia przekładnika.
• Nielegalizowany: Przeznaczony do obwodów pomiarowych niepodlegających legalizacji, co upraszcza instalację i obniża koszty w zastosowaniach wewnętrznych.
• Kompatybilność z rozłącznikami NH1/2/3: Dedykowana konstrukcja ułatwia montaż w podstawach bezpiecznikowych bez konieczności stosowania dodatkowych adapterów.

Zgodność z Normami

Przekładnik prądowy LVZW400 spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Jego konstrukcja i parametry są zgodne z powszechnie przyjętymi standardami dla transformatorów pomiarowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik LVZW400 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny, nielegalizowany pomiar prądu w obwodach chronionych bezpiecznikami typu NH. Idealnie sprawdza się w:

• Monitorowaniu zużycia energii w rozdzielnicach głównych zakładów przemysłowych i budynków użyteczności publicznej.
• Pomiarze obciążenia linii kablowych oraz transformatorów w celach diagnostycznych i optymalizacyjnych.
• Współpracy z licznikami energii elektrycznej w systemach zarządzania energią (EMS) – bez wymogu legalizacji.
• Automatyce przemysłowej, gdzie sygnał prądowy 5 A jest używany do sterowania, sygnalizacji lub przetwarzania przez PLC.

Wskazówki Montażowe

Montaż przekładnika prądowego LVZW400 może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie od obwodu pierwotnego (strony silnoprądowej). Przekładnik montuje się w obwodzie wtórnym rozłącznika bezpiecznikowego – zgodnie z instrukcją producenta. Należy zapewnić prawidłowe połączenie przewodów strony wtórnej (zabezpieczenie przed rozwarcie obwodu wtórnego pod obciążeniem). Przekrój przewodów oraz moment dokręcania zacisków muszą być dobrane zgodnie z dokumentacją techniczną. Podczas pracy przekładnika strona wtórna powinna być zwarta lub obciążona – nigdy nie pozostawiać otwartego uzwojenia wtórnego przy przepływie prądu pierwotnego.

FAQ

• Czy przekładnik LVZW400 podlega legalizacji? Nie, jest to model nielegalizowany, przeznaczony do obwodów pomiarowych, w których nie jest wymagane świadectwo legalizacji. Stosuje się go głównie w instalacjach wewnętrznych do celów technicznych lub rozliczeń pomocniczych.
• Jaką klasę dokładności ma ten przekładnik? Klasa 1 – oznacza maksymalny błąd pomiaru ±1% przy znamionowym prądzie pierwotnym (400 A) i znamionowym obciążeniu wtórnym (5 VA). Zapewnia to wysoką precyzję dla większości zastosowań przemysłowych.
• Jaką moc nominalną ma przekładnik i jakie obciążenie mogę do niego podłączyć? Moc nominalna wynosi 5 VA. Oznacza to, że do strony wtórnej można podłączyć urządzenia o łącznym poborze mocy nieprzekraczającym 5 VA przy prądzie 5 A, np. standardowe liczniki energii lub mierniki. Przekroczenie tej wartości może spowodować wzrost błędu pomiaru.
