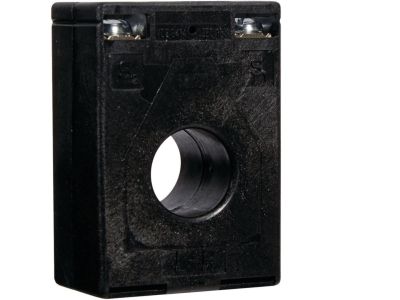

Przekładnik prądowy do rozłączników bezpiecznikowych listwowych LVSG NH00 100/5A 2 5VA klasa 1 | LVZ00SE100-5K1 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy LVZ00SE100-5K1 przeznaczony do rozłączników bezpiecznikowych listwowych serii LVSG NH00. Przekładnia 100/5A przy mocy 2,5 VA w klasie dokładności 1 zapewnia wierne odwzorowanie prądu pierwotnego po stronie wtórnej, co umożliwia bezpieczne podłączenie układów pomiarowych, licznikowych i sterujących w obwodach o prądzie znamionowym do 100 A.

• Przekładnia 100/5 A: Umożliwia bezpieczne pomiary niskoprądowe w obwodach o prądzie pierwotnym do 100 A – idealne do zastosowań w rozdzielnicach głównych i podlicznikowych.
• Moc 2,5 VA (2 5 VA): Zapewnia stabilną pracę z typowymi licznikami energii, przekaźnikami i miernikami bez ryzyka nasycenia rdzenia.
• Klasa dokładności 1: Gwarantuje błąd pomiaru nieprzekraczający 1% – odpowiednia dla układów półkomercyjnego rozliczania energii i monitorowania parametrów sieci.
• Dedykowany do rozłączników LVSG NH00: Łatwa integracja z rozłącznikami bezpiecznikowymi listwowymi – oszczędność miejsca w szafie rozdzielczej i szybki montaż.
• Kompaktowa konstrukcja listwowa: Umożliwia bezpośrednie mocowanie na rozłączniku, eliminując potrzebę dodatkowych uchwytów i przewodów pierwotnych.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich i posiada oznaczenie CE. Zaprojektowany zgodnie z ogólnymi wytycznymi dla przekładników prądowych stosowanych w instalacjach niskiego napięcia. Dokładne numery norm dostępne w karcie katalogowej producenta.

Zastosowanie

Przekładnik prądowy LVZ00SE100-5K1 stosowany jest w układach pomiarowo-rozliczeniowych i sterowania w budynkach mieszkalnych, komercyjnych i przemysłowych.

• Pomiar prądu w rozłącznikach bezpiecznikowych LVSG NH00 – do podliczników energii i monitoringu.
• Sygnalizacja przeciążenia i kontrola obciążenia w rozdzielnicach głównych oraz oddziałowych.
• Współpraca z przekaźnikami pomiarowymi, sterownikami PLC i systemami BMS do automatyki budynkowej.
• Zasilanie liczników energii elektrycznej w układach półkomercyjnych i podlicznikowych.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie pierwotnym. Przekładnik montuje się bezpośrednio na rozłączniku bezpiecznikowym listwowym LVSG NH00 zgodnie z instrukcją producenta. Stronę wtórną należy zewrzeć przed jakimkolwiek odłączeniem obciążenia, aby uniknąć niebezpiecznego napięcia. Przekrój przewodów wtórnych dobrać do mocy 2,5 VA i długości linii pomiarowej.

FAQ

• Do jakich rozłączników pasuje ten przekładnik? Przeznaczony wyłącznie do rozłączników bezpiecznikowych listwowych LVSG NH00 (seria NH00).
• Jaka jest maksymalna moc obciążenia strony wtórnej? Znamionowa moc to 2,5 VA (w danych producenta oznaczona jako 2 5VA). Obciążenie nie powinno przekraczać tej wartości, aby zachować klasę dokładności 1.
• Czy przekładnik wymaga osobnego zasilania? Nie – jest to pasywny przekładnik prądowy. Nie wymaga zasilania zewnętrznego; energia do pomiaru pochodzi z obwodu pierwotnego.
