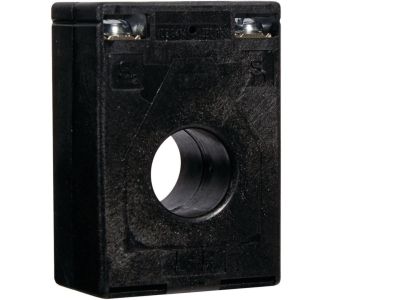

Przekładnik prądowy do rozłączników bezp. listwowych LVSG NH00 150/5A 2 5VA kl.1 nielegalizowny, LV | LVZ00SE150-5K1 Hager

Opis i Kluczowe Cechy

Przekładnik prądowy LVZ00SE150-5K1 produkcji LV przeznaczony jest do rozłączników bezpiecznikowych listwowych typu LVSG NH00. Dzięki przekładni 150/5 A oraz mocy 2,5 VA w klasie dokładności 1 zapewnia precyzyjne odwzorowanie prądu pierwotnego na wtórnym, co umożliwia bezpieczne monitorowanie obciążeń w instalacjach przemysłowych i komercyjnych. Model nielegalizowany – stosowany w aplikacjach, gdzie nie jest wymagane świadectwo wzorcowania.

• Przekładnia 150/5 A: umożliwia bezpieczne pomiary prądów do 150 A przy obniżonym prądzie wtórnym 5 A, co ułatwia podłączenie do standardowych przyrządów pomiarowych i zabezpieczeń.
• Moc 2,5 VA: gwarantuje odpowiedni zapas energetyczny dla typowych obciążeń pomiarowych (liczniki, przekaźniki, mierniki) bez ryzyka nasycenia rdzenia.
• Klasa dokładności 1: zapewnia błąd pomiaru poniżej 1% prądu znamionowego, co jest wystarczające dla większości zastosowań kontrolno-pomiarowych i automatyki.
• Przeznaczenie do rozłączników NH00: łatwy montaż w standardowych listwach bezpiecznikowych LVSG, kompatybilny z wkładkami topikowymi i rozłącznikami tej serii.
• Nielegalizowany: niższy koszt w porównaniu z wersjami legalizowanymi; idealny do systemów monitoringu, gdzie nie są wymagane urzędowe pomiary energii.

Zgodność z Normami

Przekładnik został zaprojektowany zgodnie z europejskimi standardami dla przekładników prądowych oraz posiada znak CE. Spełnia wymagania dotyczące bezpieczeństwa i dokładności pomiarowej dla urządzeń instalowanych w rozdzielnicach nn.

Zastosowanie

Przekładnik prądowy LVZ00SE150-5K1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest obniżenie prądu do poziomu bezpiecznego dla przyrządów pomiarowych i sterujących. Stosowany jest w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych.

• Monitorowanie obciążenia obwodów odbiorczych w budynkach przemysłowych i komercyjnych.
• Współpraca z licznikami energii, miernikami parametrów sieci oraz przekaźnikami pomiarowymi.
• Podłączanie do wejść pomiarowych sterowników PLC i systemów automatyki budynkowej.
• Zabezpieczenie transformatorów, silników i innych odbiorników poprzez sygnalizację przeciążenia.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocuje się bezpośrednio na szynie lub płycie montażowej w rozłączniku LVSG NH00. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od obwodu pierwotnego. Przekrój przewodów wtórnych dobrać do obciążenia (max. 2,5 mm² dla 5 A). Zaciski dokręcać momentem zgodnym z dokumentacją producenta. Po montażu sprawdzić poprawność kierunku przepływu prądu (zacisk P1 od strony źródła, P2 od strony odbioru). Nie wolno otwierać obwodu wtórnego pod obciążeniem pierwotnym – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Do czego służy ten przekładnik? Służy do pomiaru prądu w obwodzie pierwotnym (do 150 A) i przekształcania go na proporcjonalny prąd wtórny (5 A) bezpieczny dla przyrządów kontrolno-pomiarowych.
• Jaka jest dokładność pomiaru? Klasa dokładności 1 oznacza maksymalny błąd ±1% wartości mierzonej w zakresie od 20% do 120% prądu znamionowego – wystarczający do monitoringu i sterowania.
• Czy przekładnik jest legalizowany? Nie. Model nie posiada legalizacji (świadectwa wzorcowania) i stosowany jest w aplikacjach, gdzie urzędowe rozliczenia energii nie są wymagane, np. w systemach automatyki lub pomiarach kontrolnych.
