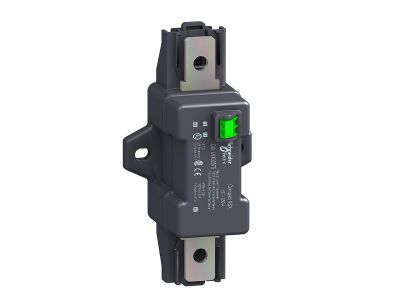

Przekładnik prądowy dla przewodu neutralnego 25/100A NSX100 3P Compact NSX | LV429521 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy dla przewodu neutralnego LV429521 (Schneider Electricder Electric) przeznaczony jest do współpracy z wyłącznikami kompaktowymi z serii NSX100 3P Compact NSX. Umożliwia pomiar prądu w zakresie 25/100 A w przewodzie neutralnym, co pozwala na wykrywanie asymetrii obciążenia oraz dodatkową ochronę instalacji przed przeciążeniem – bez ryzyka uszkodzenia przekładnika przy krótkotrwałych wzrostach prądu.

• Zakres prądowy 25/100 A: zapewnia niezawodny pomiar zarówno przy niskich obciążeniach, jak i w stanach zbliżonych do wartości znamionowych wyłącznika, co ułatwia monitorowanie stanu sieci.
• Dedykowany do wyłączników NSX100 3P Compact NSX: gwarantuje szybki montaż oraz pełną kompatybilność mechaniczną i elektryczną z aparaturą Schneider Electricder Electric tej serii.
• Konstrukcja dla przewodu neutralnego: umożliwia precyzyjny pomiar prądu w linii neutralnej, co jest kluczowe w układach trójfazowych przy odbiorach nieliniowych i harmonicznych.
• Współpraca z systemami monitoringu i automatyki: sygnał z przekładnika może być wykorzystany przez sterowniki PLC, przekaźniki czy mierniki do generowania alarmów lub sterowania odłączaniem.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z uznanymi standardami branży elektrotechnicznej, co potwierdza jego bezpieczeństwo i niezawodność w instalacjach przemysłowych oraz budynkowych.

Zastosowanie

Przekładnik LV429521 znajduje zastosowanie wszędzie tam, gdzie konieczne jest monitorowanie prądu w przewodzie neutralnym w rozdzielnicach głównych i podrozdzielnicach z wyłącznikami NSX100.

• Kontrola jakości energii w sieciach trójfazowych – wykrywanie asymetrii przepływów mocy.
• Wspomaganie zabezpieczeń przed przeciążeniem przewodu neutralnego w instalacjach z odbiorami nieliniowymi.
• Integracja z systemami BMS (Building Management System) do zdalnego monitorowania parametrów sieci.
• Diagnostyka i analiza harmonicznych w obwodach z przekształtnikami energoelektronicznymi.

Wskazówki Montażowe

Montaż i podłączenie przekładnika może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV), po bezwzględnym odłączeniu napięcia od całej rozdzielnicy. Przekładnik należy zamontować na przewodzie neutralnym zgodnie z dokumentacją techniczną producenta. Upewnij się, że obciążalność przewodów jest dopasowana do prądu roboczego. Nawiercanie, modyfikacja lub użytkowanie niezgodne z instrukcją może prowadzić do uszkodzenia sprzętu oraz zagrożenia dla życia.

FAQ

• Czy przekładnik LV429521 może być stosowany z wyłącznikami innych producentów? Przekładnik jest dedykowany do wyłączników NSX100 3P Compact NSX firmy Schneider Electricder Electric. Stosowanie z inną aparaturą może wymagać weryfikacji kompatybilności mechanicznej i elektrycznej.
• Jaki jest zakres pomiarowy przekładnika? Zakres prądowy wynosi 25/100 A dla przewodu neutralnego. Oznacza to zdolność do dokładnego pomiaru od 25 A do 100 A, z uwzględnieniem bezpiecznego marginesu.
• Czy przekładnik wymaga dodatkowego zabezpieczenia? Sam przekładnik jest elementem pasywnym. Zabezpieczenie przeciwprzeciążeniowe i zwarciowe zapewnia wyłącznik nadrzędny (NSX100). Należy pamiętać o prawidłowym doborze przekroju przewodów.
