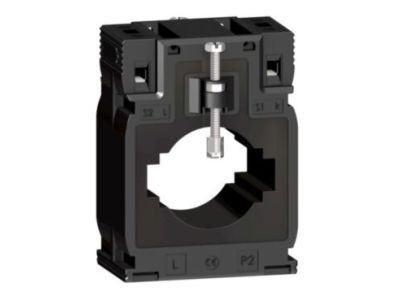

Przekładnik prądowy DIN 800/5 kabel średnica 40 lub szynoprzewód PowerLogic | METSECT5MD080 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5MD080 o przekładni 800/5 A przeznaczony jest do pomiarów prądu w instalacjach elektrycznych. Dzięki klasie dokładności 0.5 i mocy 8 VA zapewnia precyzyjne odwzorowanie prądu pierwotnego, co umożliwia dokładne monitorowanie i rozliczanie energii. Konstrukcja tropikalizowana oraz możliwość montażu na kablu o średnicy do 40 mm lub na szynoprzewodzie (wymiary 50,5x12,5 mm lub 40,5x20,5 mm) gwarantuje uniwersalność zastosowania.

• Przekładnia 800/5 A: Umożliwia bezpieczne i dokładne pomiary prądu w obwodach o dużym obciążeniu – idealne do zastosowań przemysłowych.
• Klasa dokładności 0.5: Gwarantuje wysoką precyzję pomiarów, niezbędną przy rozliczeniach energii i sterowaniu procesami.
• Moc znamionowa 8 VA (klasa 0.5) / 12 VA (klasa 1): Zapewnia odpowiedni zapas mocy dla przyrządów pomiarowych i zabezpieczeń.
• Maksymalna średnica kabla 40 mm: Umożliwia montaż na przewodach o dużym przekroju – łatwa instalacja bez przerywania obwodu.
• Kompatybilność z szynoprzewodem: Możliwość mocowania na szynie 50,5x12,5 mm lub 40,5x20,5 mm – elastyczność montażu w rozdzielnicach.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MD080 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Produkt spełnia wymagania dotyczące bezpieczeństwa i dokładności pomiarów dla aparatury modułowej stosowanej w rozdzielnicach niskiego napięcia.

Zastosowanie

Przekładnik prądowy znajduje zastosowanie w systemach pomiarowych, monitoringu energii oraz w układach automatyki budynkowej i przemysłowej. Idealnie sprawdza się wszędzie tam, gdzie wymagane jest precyzyjne odwzorowanie prądu pierwotnego.

• Pomiar i rozliczanie energii elektrycznej w budynkach komercyjnych i przemysłowych.
• Sterowanie i zabezpieczanie silników oraz innych urządzeń w układach automatyki.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielnicach.
• Współpraca z analizatorami sieci, licznikami energii i przekaźnikami pomiarowymi.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie przeznaczone jest do montażu na szynie DIN TH35. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Należy zachować odpowiednie odstępy izolacyjne oraz dobrać przekrój przewodów wtórnych do obciążenia. Szczegółowe dane montażowe znajdują się w dokumentacji technicznej producenta.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Klasa dokładności wynosi 0.5 przy obciążeniu do 8 VA oraz klasa 1 przy obciążeniu do 12 VA.
• Jakie są wymiary szynoprzewodu do montażu? Kompatybilny z szynoprzewodem o wymiarach 50,5 mm x 12,5 mm lub 40,5 mm x 20,5 mm.
• Czy przekładnik jest odporny na warunki tropikalne? Tak, konstrukcja tropikalizowana zapewnia odporność na działanie wilgoci i wysokich temperatur, co wydłuża żywotność w trudnych warunkach.
