Przekładnik prądowy DIN 600/5 kabel średnica 40 lub szynoprzewód PowerLogic | METSECT5MD060 Schneider Electric

Opis i Kluczowe Cechy

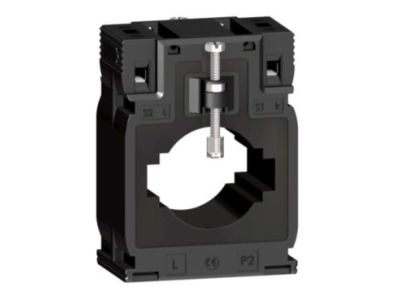

Przekładnik prądowy PowerLogic METSECT5MD060 to urządzenie przeznaczone do pomiaru dużych natężeń prądu za pomocą standardowych mierników o małych zakresach. Wyposażony w otwór przelotowy o średnicy 40 mm, umożliwia zastosowanie zarówno z kablem, jak i szynoprzewodem. Przekładnia 600/5 A zapewnia bezpieczne i dokładne odwzorowanie prądu pierwotnego na wtórnym uzwojeniu pomiarowym. Kompaktowa obudowa montowana na szynie DIN TH35 ułatwia instalację w rozdzielnicach.

• Przekładnia 600/5 A: Umożliwia pomiar prądów pierwotnych do 600 A przy użyciu standardowych przyrządów 5 A, zapewniając bezpieczeństwo i precyzję w obwodach o dużym obciążeniu.
• Otwór przelotowy o średnicy 40 mm: Przystosowany do przewodów o znacznych przekrojach oraz szynoprzewodów, co ułatwia integrację z istniejącą instalacją bez konieczności przerywania obwodu.
• Montaż na szynie DIN TH35: Szybki i stabilny montaż w rozdzielnicach, zgodny z praktyką instalacyjną aparatury modułowej.
• Kompaktowa obudowa: Oszczędza miejsce w rozdzielnicy, umożliwiając gęstą zabudowę nawet w ograniczonej przestrzeni.
• Współpraca z systemem PowerLogic: Łatwa integracja z licznikami energii, analizatorami sieci i innymi urządzeniami pomiarowymi tej serii.

Zgodność z Normami

Produkt przeznaczony do użytku w instalacjach niskiego napięcia. Spełnia ogólne wymagania dyrektyw europejskich i posiada oznaczenie CE. Zgodność z uznanymi standardami branżowymi dla przekładników prądowych zapewnia bezpieczeństwo i niezawodność pomiarów.

Zastosowanie

Przekładnik prądowy METSECT5MD060 znajduje zastosowanie wszędzie tam, gdzie wymagana jest precyzyjna i bezpieczna transformacja dużych prądów na poziom odpowiedni dla urządzeń pomiarowych i ochronnych.

• Pomiar prądu w głównych obwodach rozdzielnic niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Monitoring zużycia energii elektrycznej – współpraca z licznikami energii oraz systemami BMS.
• Wspomaganie układów automatyki – dostarczanie sygnału prądowego do sterowników PLC, analizatorów sieci i przekaźników ochronnych.
• Zasilanie układów pomiarowych w rozdzielnicach głównych i podrozdzielniach, gdzie występują duże prądy robocze.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem odpowiednich środków bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie pierwotnym. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przewód pomiarowy (wtórny) należy podłączyć do zacisków oznaczonych S1 i S2, zwracając uwagę na kierunek – podczas eksploatacji nie wolno rozłączać obwodu wtórnego pod obciążeniem. Przekrój przewodów oraz moment dokręcania zacisków (jeśli dotyczy) dobierz zgodnie z dokumentacją producenta. Upewnij się, że zamknięty obwód wtórny ma rezystancję nieprzekraczającą wartości dopuszczalnej dla danej klasy dokładności.

FAQ

• Jaka jest przekładnia prądowa przekładnika? Przekładnik METSECT5MD060 ma przekładnię 600/5 A – prąd pierwotny 600 A odpowiada prądowi wtórnemu 5 A.
• Czy można stosować go zarówno do kabla, jak i szynoprzewodu? Tak, średnica otworu 40 mm umożliwia przeprowadzenie zarówno kabla o odpowiednim przekroju, jak i szynoprzewodu płaskiego lub okrągłego o wymiarach mieszczących się w otworze.
• Jaki jest stopień ochrony obudowy? Produkt przeznaczony jest do montażu wewnątrz rozdzielnicy, z typowym stopniem ochrony IP20 dla aparatury modułowej. Brak szczegółowych danych w karcie katalogowej – zaleca się instalację w suchym pomieszczeniu.
