Przekładnik prądowy DIN 500/5 lub szynoprzewód PowerLogic | METSECT5MC050 Schneider Electric

Opis i Kluczowe Cechy

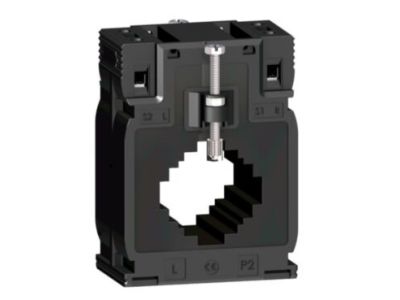

Przekładnik prądowy METSECT5MC050 z serii PowerLogic to urządzenie pomiarowe przeznaczone do współpracy z licznikami energii, miernikami i układami zabezpieczeń. Prąd pierwotny 500 A, prąd wtórny 5 A oraz klasa dokładności 0,5s zapewniają wysoką precyzję pomiaru w instalacjach o znacznym obciążeniu. Kompaktowa obudowa przystosowana do montażu na szynie DIN (TH35) ułatwia instalację w rozdzielnicach.

• Prąd pierwotny 500 A: umożliwia pomiar w obwodach o dużym natężeniu, idealny do zastosowań przemysłowych i komercyjnych.
• Prąd wtórny 5 A: standardowa wartość ułatwiająca podłączenie do typowych przyrządów pomiarowych i liczników energii.
• Klasa dokładności 0,5s: gwarantuje niski błąd pomiaru (maks. 0,5% dla prądów od 20% do 120% In) – niezbędna do rozliczeń energii i monitoringu.
• Moc znamionowa 10 VA (klasa 0,5s) / 12 VA (klasa 1): zapewnia wystarczającą rezerwę do jednoczesnego zasilania kilku odbiorników (liczników, mierników) bez przekraczania błędów klasy.
• Montaż na szynie DIN: szybka i pewna instalacja w rozdzielnicach, redukcja czasu montażu i kosztów okablowania.

Zgodność z Normami

Przekładnik prądowy METSECT5MC050 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i pomiarów, posiada oznaczenie CE. Spełnia wymagania typowe dla aparatury modułowej montowanej w rozdzielnicach. Dokładność klasy 0,5s odpowiada wymogom norm dla pomiarów półpośrednich (np. dla liczników energii czynnej).

Zastosowanie

Przekładnik prądowy PowerLogic sprawdza się wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w obwodach 3-fazowych o prądzie do 500 A. Dzięki kompaktowej budowie i montażowi na szynie DIN jest chętnie stosowany w rozdzielnicach głównych i podrozdzielniach.

• Pomiar energii elektrycznej w budynkach biurowych, centrach handlowych i zakładach produkcyjnych – współpraca z licznikami energii.
• Monitorowanie obciążenia w rozdzielnicach – sygnalizacja przeciążeń i kontrola mocy.
• Współpraca z regulatorami mocy biernej i kompensatorami – dostarczanie sygnału prądowego do układów automatyki.
• Zabezpieczenia nadprądowe i selektywne – podłączanie do przekaźników pomiarowych i sterowników PLC.

Wskazówki Montażowe

Montaż przekładnika prądowego METSECT5MC050 powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Urządzenie mocuje się na szynie TH35 (DIN) zgodnie z zaleceniami producenta. Przed rozpoczęciem prac bezwzględnie odłącz napięcie we wszystkich obwodach. Przekrój przewodów pierwotnych i wtórnych należy dobrać odpowiednio do prądu znamionowego (przewód wtórny min. 2,5 mm² dla obciążenia 5 A). Zaciski dokręcaj momentem podanym w dokumentacji produktu. Pamiętaj, że rozwarcie obwodu wtórnego przy przepływie prądu pierwotnego grozi powstaniem niebezpiecznego napięcia – zawsze zwieraj uzwojenie wtórne przed odłączeniem przyrządów.

FAQ

• Jak interpretować klasę dokładności 0,5s? Klasa 0,5s oznacza, że błąd pomiaru nie przekracza 0,5% dla prądów w zakresie od 20% do 120% prądu znamionowego (500 A). Litera „s” oznacza przystosowanie do pomiaru energii – gwarantuje liniowość charakterystyki nawet przy małych obciążeniach.
• Czy obudowa przekładnika zapewnia ochronę przed dotykiem? Tak, obudowa jest wykonana z tworzywa izolacyjnego i posiada stopień ochrony IP20 – chroni przed przypadkowym dotknięciem części pod napięciem, ale nie jest odporna na wodę ani pył. Montaż w rozdzielnicy zapewnia dodatkową ochronę.
• Jaki jest maksymalny przekrój przewodu wtórnego? Zaciski przekładnika są przystosowane do przewodów sztywnych o przekroju do 4 mm². W obwodzie wtórnym należy stosować przewody o izolacji na napięcie co najmniej 1 kV.
