Przekładnik prądowy DIN 500/5 kabel średnica 40 lub szynoprzewód PowerLogic | METSECT5MD050 Schneider Electric

Opis i Kluczowe Cechy

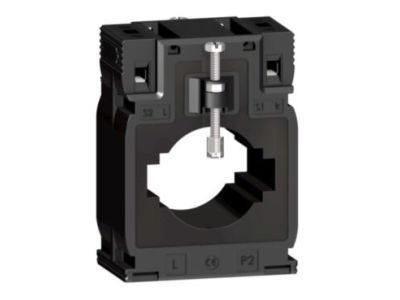

PowerLogic METSECT5MD050 to przekładnik prądowy o przekładni 500/5 A, przeznaczony do montażu na szynie DIN. Wyposażony w otwór przelotowy o średnicy 40 mm, umożliwia przewlekanie kabli lub szynoprzewodów. Pozwala na bezpieczny i dokładny pomiar dużych natężeń prądu za pomocą standardowych mierników o mniejszym zakresie, co zwiększa elastyczność i bezpieczeństwo instalacji pomiarowych.

• Przekładnia 500/5 A: Umożliwia pomiar prądów pierwotnych do 500 A przy użyciu mierników o zakresie 5 A, zapewniając precyzję odczytu bez ryzyka przeciążenia przyrządów.
• Otwór przelotowy 40 mm: Dopasowany do kabli o dużej średnicy oraz szynoprzewodów, ułatwia montaż w różnych konfiguracjach okablowania.
• Montaż na szynie DIN: Szybkie i stabilne zamocowanie w rozdzielnicach standardu DIN TH35, oszczędzające miejsce i czas instalacji.
• Konstrukcja pasywna: Nie wymaga zewnętrznego zasilania – prąd wtórny jest proporcjonalny do prądu pierwotnego, co upraszcza okablowanie.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Spełnia wymagania stawiane przekładnikom prądowym stosowanym w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5MD050 znajduje zastosowanie w systemach pomiaru i monitorowania energii elektrycznej, tam gdzie wymagane jest zredukowanie dużego prądu pierwotnego do bezpiecznego poziomu wtórnego.

• Pomiar prądu w obwodach rozdzielnic głównych i podrozdzielniach.
• Integracja z licznikami energii, przetwornikami i rejestratorami w systemach BMS.
• Współpraca z analizatorami sieci i przekaźnikami zabezpieczeniowymi.
• Zasilanie układów sterowania – sygnały prądowe do styczników, przekaźników i sterowników PLC.

Wskazówki Montażowe

Montaż powinien być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekładnik mocuje się na szynie DIN TH35. Przewody obwodu pierwotnego należy przewlec przez otwór przelotowy, a obwód wtórny podłączyć zgodnie ze schematem. Zaciski wtórne należy zewrzeć w przypadku braku obciążenia, aby uniknąć niebezpiecznego napięcia. Moment dokręcania oraz przekrój przewodów dobierać zgodnie z dokumentacją producenta.

FAQ

• Jaką maksymalną średnicę kabla można przewlec przez otwór przelotowy? Średnica otworu wynosi 40 mm, co pozwala na przewlekanie kabli o średnicy do 40 mm oraz szynoprzewodów o odpowiednich wymiarach.
• Czy przekładnik wymaga zewnętrznego zasilania? Nie, jest to urządzenie pasywne – prąd w obwodzie wtórnym jest indukowany proporcjonalnie do prądu pierwotnego.
• Jaka jest przekładnia prądowa tego modelu? Przekładnia wynosi 500/5 A – oznacza to, że przy prądzie pierwotnym 500 A w obwodzie wtórnym popłynie 5 A.
