Przekładnik prądowy DIN 400/5 kabel średnica 26 lub szynoprzewód PowerLogic | METSECT5MB040 Schneider Electric

Opis i Kluczowe Cechy

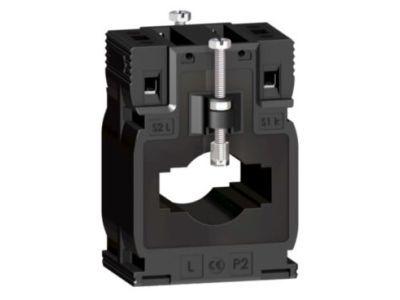

Przekładnik prądowy PowerLogic METSECT5MB040 to element serii PowerLogic przeznaczony do pomiaru prądu w instalacjach niskiego napięcia. Oferuje przekładnię 400/5 A, co umożliwia bezpieczne i dokładne odzwierciedlenie prądu pierwotnego na stronie wtórnej przy obciążeniu do 6 VA (klasa 0,5S) lub 8 VA (klasa 1). Średnica otworu przepustowego 26 mm pozwala na stosowanie z przewodami lub szynoprzewodem, a montaż na szynie DIN TH35 ułatwia integrację w rozdzielnicy.

• Prąd znamionowy 400 A / prąd wtórny 5 A: standardowa przekładnia 400/5 umożliwia podłączenie do typowych mierników, liczników i przekaźników zabezpieczeniowych bez dodatkowego dopasowania zakresu.
• Klasa dokładności 0,5S (moc maks. 6 VA) i klasa 1 (moc maks. 8 VA): wysoka precyzja pomiaru w szerokim zakresie obciążenia – idealna do rozliczeń energii oraz monitorowania parametrów sieci.
• Otwór przepustowy ø 26 mm: kompatybilny z kablami o średnicy do 26 mm lub szynoprzewodem, co zwiększa elastyczność aplikacji.
• Montaż na szynie DIN (TH35): szybkie i pewne mocowanie w rozdzielnicach modułowych, bez potrzeby stosowania dodatkowych uchwytów.
• Gama PowerLogic: zaprojektowany do współpracy z systemami pomiarowymi i monitorującymi PowerLogic, zapewniający spójność i łatwą konfigurację instalacji.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla przekładników prądowych przeznaczonych do pomiarów i zabezpieczeń. Posiada oznaczenie CE oraz jest zgodny z dyrektywami niskonapięciową i EMC. Montaż i użytkowanie zgodne z zaleceniami producenta gwarantują bezpieczną pracę w standardowych warunkach przemysłowych i budynkowych.

Zastosowanie

Przekładnik prądowy METSECT5MB040 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne odzwierciedlenie prądu obwodu pierwotnego w celu pomiaru, monitorowania lub zabezpieczenia. Typowe scenariusze wykorzystania to:

• Pomiar zużycia energii w budynkach komercyjnych i przemysłowych – podłączenie do liczników energii lub analizatorów sieci.
• Monitorowanie obciążenia silników, transformatorów i innych odbiorników w celu optymalizacji pracy i ochrony przed przeciążeniem.
• Sygnalizacja i sterowanie w systemach automatyki budynkowej – współpraca z przekaźnikami nadprądowymi i sterownikami PLC.
• Zabezpieczenia transformatorów i linii zasilających w rozdzielnicach głównych i podrozdzielniach.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, na którym będzie instalowany przekładnik. Urządzenie mocuje się na szynie TH35 (DIN) w rozdzielnicy. Należy upewnić się, że przewód pierwotny (kabel lub szynoprzewód) przechodzi przez otwór środkowy swobodnie, bez naprężeń. Przekrój przewodów wtórnych dobrać zgodnie z dokumentacją techniczną – zaleca się stosowanie kabli o przekroju co najmniej 2,5 mm². Podczas dokręcania zacisków wtórnych stosować moment dokręcania podany w karcie katalogowej producenta.

FAQ

• Jaka jest maksymalna średnica przewodu, który mogę przeciągnąć przez otwór przekładnika? Średnica otworu przepustowego wynosi 26 mm, co pozwala na stosowanie kabli o średnicy do 26 mm lub odpowiedniej szyny zbiorczej.
• Jaką moc obciążenia (VA) może przyjąć strona wtórna przy danej klasie dokładności? Dla klasy dokładności 0,5S maksymalna moc obciążenia to 6 VA, natomiast dla klasy 1 – 8 VA. Przekroczenie tych wartości może wpłynąć na dokładność pomiaru.
• Czy przekładnik nadaje się do pomiaru energii elektrycznej (legalizacja)? Klasa dokładności 0,5S umożliwia stosowanie w układach półpośrednich do rozliczeń energii, pod warunkiem spełnienia wymagań właściwych przepisów metrologicznych. Produkt nie posiada legalizacji pierwotnej – ostateczna decyzja należy do użytkownika i lokalnych regulacji.
