Przekładnik prądowy DIN 300/5 kabel średnica 27 lub szynoprzewód PowerLogic | METSECT5MA030 Schneider Electric

Opis i Kluczowe Cechy

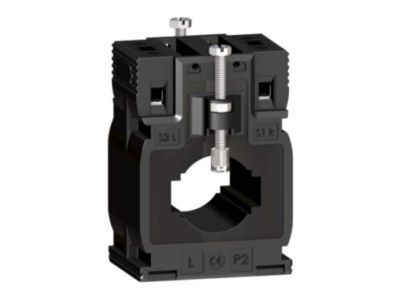

Przekładnik prądowy PowerLogic METSECT5MA030 to transformator pomiarowy przeznaczony do montażu na szynie DIN, o przekładni 300/5 A i klasie dokładności 0.5. Oferuje otwór przelotowy o średnicy 27 mm, umożliwiający przeprowadzenie kabla lub szynoprzewodu, co zapewnia elastyczność instalacji w rozdzielnicach przemysłowych i komercyjnych. Dzięki mocy maksymalnej 8 VA w klasie 0.5 oraz 10 VA w klasie 1 gwarantuje stabilną pracę z urządzeniami pomiarowymi przy zachowaniu wymaganej precyzji.

• Prąd znamionowy 300 A / prąd wtórny 5 A: Standardowa przekładnia 300/5 A umożliwia bezpieczne obniżenie prądu pierwotnego do wartości pomiarowej, kompatybilnej z licznikami energii, miernikami i przekaźnikami.
• Klasa dokładności 0.5: Zapewnia precyzyjne odwzorowanie prądu pierwotnego, co przekłada się na wiarygodne pomiary zużycia energii i niezawodne działanie układów automatyki.
• Moc maksymalna 8 VA (kl. 0.5) / 10 VA (kl. 1): Odpowiedni zapas mocy pozwala na podłączenie kilku urządzeń pomiarowych równolegle bez ryzyka przekroczenia dopuszczalnego obciążenia przekładnika.
• Otwór przelotowy Ø 27 mm: Umożliwia przewleczenie kabla o średnicy do 27 mm lub szynoprzewodu, co ułatwia instalację w istniejących obwodach bez konieczności demontażu szyn.
• Montaż na szynie DIN (TH35): Kompaktowa obudowa z zatrzaskiem umożliwia szybkie i pewne zamocowanie w rozdzielnicy, oszczędzając czas instalacji i miejsce na szynie.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MA030 spełnia wymagania europejskich norm dotyczących transformatorów pomiarowych oraz posiada deklarację zgodności CE. Produkt zaprojektowano zgodnie z zasadami bezpieczeństwa i kompatybilności elektromagnetycznej obowiązującymi w Unii Europejskiej.

Zastosowanie

Przekładnik prądowy METSECT5MA030 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne i bezpieczne pomiarowanie prądu w obwodach niskiego napięcia.

• Pomiar zużycia energii elektrycznej w systemach zarządzania energią (EMS) oraz podlicznikach dla stref przemysłowych i komercyjnych.
• Monitorowanie obciążeń w rozdzielnicach głównych i podrozdzielnicach, umożliwiające optymalizację pracy instalacji i wczesne wykrywanie przeciążeń.
• Współpraca z miernikami wielofunkcyjnymi, przekaźnikami ochronnymi i sterownikami PLC w układach automatyki budynkowej i procesowej.
• Integracja z systemami telemetrii i zdalnego odczytu w inteligentnych budynkach oraz infrastrukturze krytycznej.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonywany wyłącznie przez personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie pierwotnym. Urządzenie mocuje się na szynie DIN TH35 w rozdzielnicy elektrycznej. Przed przystąpieniem do prac należy upewnić się, że średnica przewodu lub szynoprzewodu nie przekracza 27 mm. Podczas dokręcania zacisków wtórnych zaleca się stosowanie momentu obrotowego zgodnego z dokumentacją producenta. Przekrój przewodów wtórnych należy dobrać do prądu 5 A oraz długości linii pomiarowej, aby zminimalizować spadek napięcia. Przed pierwszym uruchomieniem bezwzględnie sprawdzić poprawność połączeń oraz brak zwarcia na uzwojeniu wtórnym podczas pracy pod napięciem.

FAQ

• Jaką średnicę kabla lub szynoprzewodu można przeprowadzić przez otwór przekładnika? Średnica otworu przelotowego wynosi 27 mm, co pozwala na przewleczenie kabla o maksymalnej średnicy 27 mm lub odpowiednio wąskiego szynoprzewodu.
• Jaka jest moc maksymalna przekładnika dla klasy dokładności 0.5? Dla klasy dokładności 0.5 maksymalna moc wynosi 8 VA. Przy obciążeniu wtórnym nieprzekraczającym tej wartości przekładnik zachowuje deklarowaną klasę dokładności.
• Czy przekładnik może być montowany na szynie DIN? Tak, obudowa przystosowana jest do montażu na szynie DIN TH35, co umożliwia szybki i pewny montaż w standardowej rozdzielnicy modułowej.
