Przekładnik prądowy DIN 300/5 kabel średnica 26 lub szynoprzewód PowerLogic | METSECT5MB030 Schneider Electric

Opis i Kluczowe Cechy

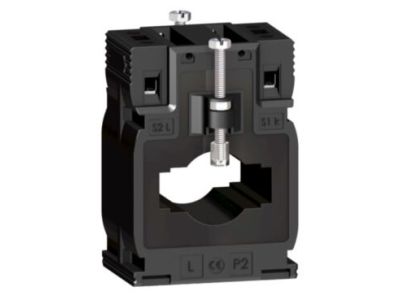

Przekładnik prądowy PowerLogic METSECT5MB030 o przekładni 300/5 A przeznaczony do montażu na szynie DIN. Umożliwia precyzyjne pomiary prądu w instalacjach przemysłowych i budynkowych. Dzięki tropikalizacji jest odporny na wilgoć i wysokie temperatury. Maksymalna średnica kabla 26 mm oraz kompatybilność z szynoprzewodami o wymiarach 40,5x12,5 mm i 32,5x15,5 mm zapewnia elastyczność montażu.

• Przekładnia 300/5 A: Umożliwia bezpieczne pomiary prądu pierwotnego do 300 A z wtórnym prądem 5 A, kompatybilnym z miernikami i licznikami.
• Klasa dokładności 0.5 (4 VA) / 1 (6 VA): Zapewnia wysoką precyzję pomiarów energii przy obciążeniu do 4 VA w klasie 0.5 lub 6 VA w klasie 1.
• Maksymalna średnica kabla 26 mm: Umożliwia przewleczenie grubych przewodów bez konieczności stosowania dodatkowych przepustów.
• Kompatybilność z szynoprzewodami: Otwory na szynę 40,5x12,5 mm oraz 32,5x15,5 mm pozwalają na montaż w różnych systemach szyn zbiorczych.
• Tropikalizacja: Odporność na działanie wilgoci i podwyższonej temperatury, co wydłuża żywotność w trudnych warunkach pracy.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MB030 spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Produkt jest zgodny ze standardami DIN dla aparatury modułowej.

Zastosowanie

Przekładnik przeznaczony do pomiarów prądu w rozdzielnicach głównych i podrozdzielniach.

• Pomiar energii elektrycznej w systemach monitorowania zużycia.
• Współpraca z licznikami energii, miernikami mocy i analizatorami sieci.
• Zabezpieczenie nadprądowe w układach automatyki budynkowej.
• Sterowanie stycznikami i przekaźnikami w oparciu o prąd obciążenia.

Wskazówki Montażowe

Montaż musi być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przekładnik montuje się na szynie DIN TH35. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekrój przewodów wtórnych należy dobrać do obciążenia (max 6 VA). Moment dokręcania śrub zaciskowych zgodnie z dokumentacją producenta. Nie otwierać obwodu wtórnego przy przepływie prądu pierwotnego – grozi to uszkodzeniem izolacji i porażeniem.

FAQ

• Jaka jest maksymalna średnica kabla pierwotnego? Maksymalna średnica zewnętrzna kabla wynosi 26 mm.
• Czy przekładnik jest odporny na wilgoć? Tak, jest tropikalizowany, co oznacza odporność na warunki tropikalne (wilgoć i podwyższona temperatura).
• Jaką moc obciążenia (VA) można podłączyć do wtórnego? Maksymalna moc dla klasy 0.5 wynosi 4 VA, dla klasy 1 – 6 VA.
