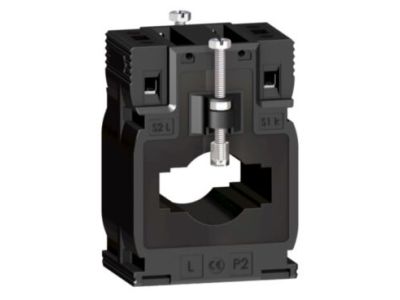

Przekładnik prądowy DIN 250/5 kabel średnica 26 lub szynoprzewód PowerLogic | METSECT5MB025 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic (symbol METSECT5MB025) przeznaczony do montażu na szynie DIN TH35. Urządzenie o przekładni 250 A / 5 A umożliwia bezpieczne i dokładne przekształcenie prądu pierwotnego na standardowy sygnał wtórny 5 A, co pozwala na podłączenie liczników energii, mierników i urządzeń zabezpieczeniowych bez ryzyka przeciążenia torów pomiarowych. Otwór przelotowy o średnicy 26 mm umożliwia bezpośrednie wprowadzenie kabla lub szynoprzewodu, co ułatwia instalację w istniejących rozdzielnicach.

• Prąd znamionowy pierwotny 250 A, wtórny 5 A: standardowa przekładnia ułatwiająca dobór do układów pomiarowych i zabezpieczeniowych – kompatybilna z większością liczników i przekaźników.
• Klasa dokładności 0,5S (moc maksymalna 4 VA) / klasa 1 (moc maksymalna 6 VA): wysoka precyzja pomiaru w szerokim zakresie obciążenia – minimalizuje błędy odczytu energii i zapewnia wiarygodne dane dla systemów billingowych lub monitoringu.
• Otwór przelotowy Ø 26 mm: pasuje do kabli o przekroju do 26 mm średnicy oraz do szynoprzewodów – elastyczność montażu w różnych konfiguracjach szaf sterowniczych.
• Montaż na szynie DIN (TH35): szybki i stabilny montaż w rozdzielnicach zgodny z popularnym standardem – oszczędność czasu przy instalacji i serwisie.
• Kompaktowa obudowa modułowa: zajmuje minimalną przestrzeń na szynie, ułatwiając upakowanie aparatury w rozdzielnicy.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5MB025 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz standardem DIN dla aparatury modułowej. Posiada certyfikat CE, potwierdzający spełnienie zasadniczych wymagań w zakresie bezpieczeństwa, kompatybilności elektromagnetycznej i dokładności pomiarowej. (Konkretne numery norm nie zostały podane w danych producenta – dla pełnej informacji zalecamy zapoznanie się z dokumentacją techniczną.)

Zastosowanie

Przekładnik prądowy PowerLogic znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne przekształcenie prądu przemiennego na sygnał wtórny 5 A do celów pomiarowych i ochronnych. Sprawdza się w systemach monitoringu energii, automatyce budynkowej oraz w układach zabezpieczeń.

• Pomiar zużycia energii w instalacjach przemysłowych i komercyjnych – podłączenie do liczników energii, mierników wielofunkcyjnych.
• Sterowanie i ochrona silników, transformatorów i innych odbiorników – sygnalizacja przeciążeń dla przekaźników nadprądowych.
• Monitoring parametrów sieci w systemach automatyki budynkowej (BMS/EMS) – przesyłanie danych do kontrolerów PLC lub systemów wizualizacji.
• Zabezpieczenie przeciwzwarciowe i przeciążeniowe w rozdzielnicach głównych i podrozdzielnicach.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (uprawnienia SEP). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwody są odłączone od zasilania. Przekładnik mocuje się na szynie DIN TH35 – zatrzask umożliwia szybkie zamocowanie bez konieczności użycia narzędzi. Kabel pierwotny (lub szynoprzewód) należy przeciągnąć przez otwór przelotowy o średnicy 26 mm. Obwód wtórny (zaciski 1S1 i 1S2) podłączaj przewodami o przekroju dobranym do prądu 5 A i spodziewanego obciążenia. Nie wolno otwierać obwodu wtórnego pod napięciem pierwotnym – grozi to pojawieniem się niebezpiecznego napięcia! Moment dokręcania śrub zaciskowych oraz maksymalne obciążenie mocy (4 VA dla klasy 0,5S, 6 VA dla klasy 1) należy sprawdzić w indywidualnej dokumentacji technicznej dołączonej do produktu.

FAQ

• Czy przekładnik można zamontować na szynie DIN? Tak, obudowa wyposażona jest w zatrzask zgodny z szyną TH35 (DIN 35 mm). Montaż odbywa się przez zatrzaśnięcie i nie wymaga narzędzi.
• Jaka jest maksymalna średnica kabla lub grubość szynoprzewodu? Otwór przelotowy ma średnicę 26 mm – kabel o zewnętrznej średnicy do 26 mm lub szynoprzewód o przekroju nieprzekraczającym wymiarów otworu może być swobodnie wprowadzony.
• Czy ten przekładnik nadaje się do pomiaru energii w instalacjach bez liczników półpośrednich? Tak, przekładnia 250/5 A jest standardowa dla liczników energii, mierników i przekaźników. Należy jednak upewnić się, że obciążenie wtórne (przyrządy + przewody) nie przekracza mocy znamionowej dla danej klasy: 4 VA dla klasy 0,5S i 6 VA dla klasy 1.
