Opis i Kluczowe Cechy

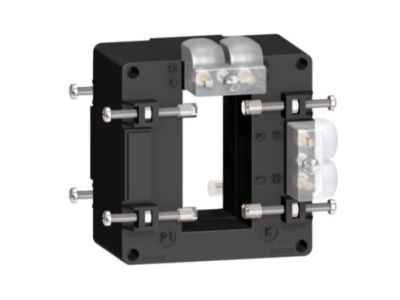

Przekładnik prądowy PowerLogic METSECT5DA080 o przekładni 800/5 A przeznaczony do montażu na szynie zbiorczej 32x65 mm. Wyposażony w podwójne złącza szynoprzewód, umożliwia łatwe podłączenie przewodów wtórnych i elastyczną konfigurację w rozdzielnicach niskiego napięcia. Dzięki przekładni 800/5 A pozwala na precyzyjny pomiar dużych prądów za pomocą standardowych amperomierzy i urządzeń pomiarowych.

• Przekładnia 800/5 A: Umożliwia bezpieczne odwzorowanie dużego prądu pierwotnego na standardowy prąd wtórny 5 A, co ułatwia współpracę z licznikami energii, miernikami i analizatorami sieci.
• Podwójne złącza szynoprzewód: Ułatwiają podłączenie przewodów wtórnych oraz opcjonalne łączenie kilku przekładników w szereg bez konieczności stosowania dodatkowych akcesoriów.
• Montaż na szynie zbiorczej 32x65 mm: Kompaktowa konstrukcja przewidziana do bezpośredniego mocowania na szynie miedzianej lub aluminiowej, co oszczędza miejsce w rozdzielnicy głównej.
• Prąd wtórny 5 A: Zgodny z powszechnie stosowanym standardem pomiarowym, dzięki czemu przekładnik współpracuje z większością dostępnych na rynku urządzeń pomiarowych.
• Producent PowerLogic (Schneider Electricder Electric): Gwarancja jakości, niezawodności i zgodności z wymaganiami instalacji niskiego napięcia.

Zgodność z Normami

Przekładnik prądowy METSECT5DA080 spełnia wymagania odpowiednich dyrektyw UE i posiada deklarację zgodności CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z ogólnymi normami IEC/EN dla przekładników pomiarowych. Szczegółowe dane dotyczące klasy dokładności i napięcia izolacji znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DA080 znajduje zastosowanie wszędzie tam, gdzie konieczny jest dokładny pomiar dużych prądów przemiennych w instalacjach niskiego napięcia.

• Pomiar prądu w rozdzielnicach głównych budynków użyteczności publicznej, biurowców i obiektów przemysłowych.
• Monitorowanie zużycia energii elektrycznej oraz współpraca z licznikami energii i systemami zarządzania energią (EMS).
• Zasilanie analizatorów sieci, mierników parametrów jakości energii oraz przekaźników pomiarowych.
• Wykorzystanie w automatyce przemysłowej i systemach nadzoru rozdzielnic niskiego napięcia.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od instalacji. Przekładnik mocuje się bezpośrednio na szynie zbiorczej o wymiarach 32x65 mm. Przewody wtórne należy podłączyć do podwójnych złączy szynoprzewód, stosując przekrój dobrany do obciążenia (zalecane min. 2,5 mm²). Podczas pracy nigdy nie wolno otwierać obwodu wtórnego przekładnika – grozi to niebezpiecznym przepięciem i porażeniem. Moment dokręcania oraz inne szczegóły montażu należy sprawdzić w dokumentacji producenta.

FAQ

• Czy przekładnik nadaje się do szyn o innych wymiarach niż 32x65 mm? Przekładnik METSECT5DA080 jest zaprojektowany wyłącznie do szyn zbiorczych o przekroju 32x65 mm. W przypadku innych wymiarów należy dobrać odpowiedni model.
• Jaki jest prąd wtórny tego przekładnika? Prąd wtórny wynosi 5 A (przy prądzie pierwotnym 800 A). Jest to standardowy sygnał umożliwiający bezpośrednie podłączenie do większości liczników i mierników.
• Czy można łączyć kilka przekładników w układ pomiarowy? Tak, podwójne złącza szynoprzewód ułatwiają łączenie przekładników w szereg (np. w układzie ARON) – należy jednak przestrzegać zasad bezpieczeństwa i nie otwierać obwodu wtórnego pod obciążeniem.
