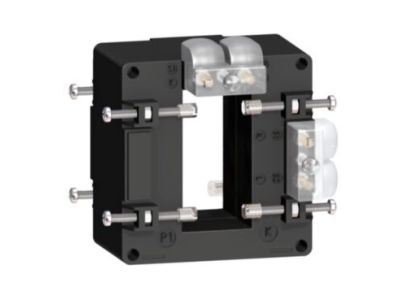

Przekładnik prądowy 600/5 podwójne złącza szynoprzewód 32x65 PowerLogic | METSECT5DA060 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic od renomowanego producenta Schneider Electric to zaawansowane urządzenie elektroenergetyczne, zaprojektowane z myślą o precyzyjnym monitorowaniu parametrów sieci w instalacjach niskiego napięcia. Model o przekładni 600/5 umożliwia transformację wysokiego prądu pierwotnego o wartości znamionowej do 600 A na bezpieczny prąd wtórny o wartości 5 A, co pozwala na bezpośrednią współpracę z miernikami, analizatorami parametrów sieci oraz systemami zarządzania energią. Urządzenie charakteryzuje się konstrukcją z podwójnymi złączami, co znacząco ułatwia integrację w rozdzielnicach o dużym zagęszczeniu aparatury. Przystosowanie do montażu na szynoprzewodzie o wymiarach 32x65 mm gwarantuje stabilność mechaniczną i pewność styku elektrycznego.

• Wysoka precyzja pomiarowa: Przekładnik zapewnia stabilne odczyty niezbędne do optymalizacji zużycia energii.
• Podwójne złącza: Umożliwiają elastyczne podłączenie przewodów pomiarowych, co skraca czas prac instalacyjnych.
• Solidna obudowa: Wykonana z materiałów izolacyjnych o wysokiej wytrzymałości termicznej i mechanicznej.
• Kompatybilność: Idealnie współpracuje z ekosystemem PowerLogic oraz urządzeniami pomiarowymi innych producentów.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi przekładników prądowych niskiego napięcia. Spełnienie wymagań normy IEC 61869-2 gwarantuje użytkownikowi, że urządzenie zachowuje deklarowaną klasę dokładności oraz bezpieczeństwo izolacji w trudnych warunkach przemysłowych. Posiadanie certyfikatów CE potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania i ochrony środowiska.

Zastosowanie

Przekładnik prądowy METSECT5DA060 znajduje szerokie zastosowanie w profesjonalnych systemach elektroenergetycznych. Jest kluczowym elementem w układach pomiarowych półpośrednich, systemach monitoringu energii (EMS) oraz w układach automatyki budynkowej i przemysłowej. Dzięki możliwości montażu na szynoprzewodach o wymiarach 32x65 mm, jest idealnym rozwiązaniem dla głównych rozdzielnic nn w zakładach produkcyjnych, centrach danych oraz obiektach użyteczności publicznej, gdzie wymagany jest ciągły nadzór nad obciążeniem linii zasilających.

Wskazówki Montażowe

Podczas instalacji przekładnika należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie). Montaż na szynoprzewodzie 32x65 mm powinien być wykonany w sposób sztywny, aby uniknąć drgań mogących wpłynąć na dokładność pomiaru. Należy pamiętać o bezwzględnej zasadzie bezpieczeństwa: strona wtórna przekładnika prądowego (zaciski S1/S2) musi być zawsze zamknięta przez odbiornik o niskiej impedancji lub zwarta, gdy przekładnik znajduje się pod obciążeniem, aby zapobiec wystąpieniu niebezpiecznych przepięć. Zaleca się stosowanie odpowiednich końcówek tulejkowych na przewodach wtórnych oraz dokręcanie zacisków z momentem określonym w dokumentacji technicznej producenta.

FAQ

• Czy przekładnik może pracować z prądem wyższym niż 600A? Prąd znamionowy pierwotny wynosi 600 A. Przekroczenie tej wartości może prowadzić do nasycenia rdzenia i błędów pomiarowych, a w skrajnych przypadkach do uszkodzenia urządzenia.
• Jaki jest sygnał wyjściowy urządzenia? Przekładnik generuje prąd wtórny o wartości znamionowej 5 A, co jest standardem dla większości analogowych i cyfrowych przyrządów pomiarowych.
• Czy urządzenie wymaga kalibracji? Przekładniki Schneider Electric są kalibrowane fabrycznie zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych mogą podlegać okresowej legalizacji zgodnie z lokalnymi przepisami.
