Przekładnik prądowy 60/5 A średnica otworu 22mm | DM0T0060 Lovato Electric

Opis i Kluczowe Cechy

Przekładnik prądowy Lovato Electric o numerze katalogowym DM0T0060 to profesjonalne urządzenie pomiarowe zaprojektowane do precyzyjnego monitorowania natężenia prądu w układach elektroenergetycznych. Urządzenie charakteryzuje się przekładnią prądową 60/5 A, co oznacza, że prąd pierwotny o wartości 60 A jest transformowany na prąd wtórny o wartości 5 A, umożliwiając bezpieczne podłączenie mierników, analizatorów sieci czy liczników energii. Średnica otworu wewnętrznego wynosząca 22 mm pozwala na swobodne przeprowadzenie kabla o odpowiednim przekroju, zapewniając stabilność pomiaru. Obudowa wykonana z wysokiej jakości materiałów termoplastycznych gwarantuje trwałość oraz odporność na trudne warunki panujące w rozdzielnicach przemysłowych.

• Przekładnia: 60/5 A – idealna do monitorowania obciążeń w mniejszych sekcjach zasilających.

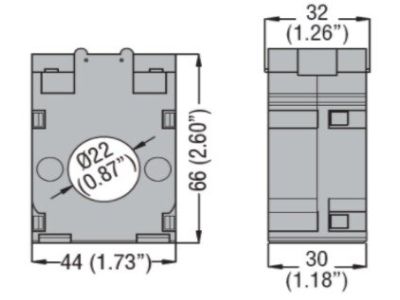

• Średnica otworu: 22 mm – kompatybilna z większością standardowych przewodów instalacyjnych.
• Kompaktowa konstrukcja: Umożliwia montaż w miejscach o ograniczonej przestrzeni.
• Zaciski wtórne: Wyposażone w solidne śruby, zapewniające pewny styk elektryczny i minimalizację strat sygnału.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa i powtarzalności pomiarów w instalacjach profesjonalnych. Przekładnik spełnia wymagania normy IEC/EN 61869-2, która definiuje szczegółowe parametry dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Dzięki temu inżynierowie mogą mieć pewność, że urządzenie zachowuje deklarowaną klasę dokładności oraz wytrzymałość izolacji w całym cyklu życia produktu.

Zastosowanie

Przekładnik DM0T0060 znajduje szerokie zastosowanie w nowoczesnych systemach zarządzania energią (EMS) oraz w automatyce budynkowej i przemysłowej. Jest niezbędnym elementem w układach, gdzie wymagany jest pośredni pomiar prądu. Główne obszary wykorzystania to:

• Systemy monitoringu zużycia energii elektrycznej w zakładach produkcyjnych.
• Układy kontrolno-pomiarowe w rozdzielnicach głównych i oddziałowych.
• Współpraca z multimetrami cyfrowymi oraz analizatorami parametrów sieci.
• Zabezpieczenia nadprądowe wymagające sygnału wejściowego w standardzie 5 A.

Wskazówki Montażowe

Prawidłowy montaż przekładnika jest warunkiem koniecznym dla uzyskania dokładnych wyników pomiarowych oraz zachowania bezpieczeństwa obsługi. Podczas instalacji należy zwrócić uwagę na następujące aspekty:

• Kierunek przepływu: Należy zachować odpowiednią orientację przekładnika względem kierunku przepływu prądu (oznaczenia P1/P2 oraz S1/S2).
• Zaciski wtórne: Nigdy nie wolno pozostawiać obwodu wtórnego otwartego podczas pracy przekładnika pod obciążeniem, gdyż może to doprowadzić do powstania wysokiego napięcia i uszkodzenia izolacji.
• Mocowanie: Urządzenie można zamontować bezpośrednio na kablu lub za pomocą dedykowanych akcesoriów montażowych (jeśli są dostępne) do płyty montażowej.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby uniknąć przegrzewania się styków.

FAQ

• Czy przekładnik może pracować z licznikami innych producentów? Tak, standard wyjścia 5 A jest uniwersalny i pozwala na współpracę z dowolnym urządzeniem pomiarowym przystosowanym do takiego sygnału.
• Jaka jest maksymalna średnica kabla, który zmieści się w przekładniku? Maksymalna średnica zewnętrzna przewodu wraz z izolacją nie powinna przekraczać 22 mm.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładniki Lovato Electric są kalibrowane fabrycznie zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych należy stosować się do lokalnych przepisów dotyczących legalizacji.
