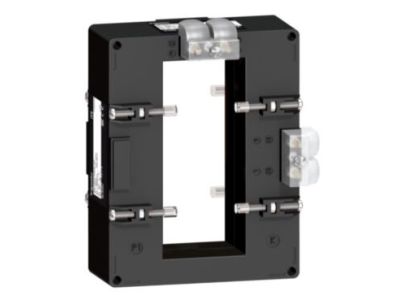

Przekładnik prądowy 4000/5 podwójne złącza szynoprzewód 52x127 PowerLogic | METSECT5DC400 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DC400 o przekładni 4000/5 A przeznaczony jest do pomiaru prądu przemiennego w instalacjach o bardzo dużym obciążeniu. Dzięki otworowi 55 mm x 128 mm kompatybilnemu z pojedynczym prętem szynoprzewodu 127 mm x 52 mm oraz klasie dokładności 0.5 i mocy 30 VA zapewnia precyzyjny i niezawodny pomiar energii w rozdzielnicach głównych i przemysłowych.

• Prąd znamionowy linii 4000 A: Umożliwia bezpieczny pomiar prądów w obwodach o ekstremalnie dużym obciążeniu bez ryzyka nasycenia rdzenia i zniekształceń pomiaru.
• Prąd wtórny 5 A: Standardowe wyjście kompatybilne z większością liczników energii, mierników i przekaźników zabezpieczeniowych, co ułatwia integrację z istniejącą aparaturą.
• Klasa dokładności 0.5 (moc 30 VA): Gwarantuje błąd pomiaru poniżej 0,5% przy obciążeniu do 30 VA, co przekłada się na wiarygodne dane do rozliczeń i monitorowania.
• Maksymalna moc klasy 1: 50 VA: Pozwala na podłączenie dłuższych przewodów po stronie wtórnej lub wielu odbiorników pomiarowych bez utraty dokładności.
• Otwór 55 mm x 128 mm (kompatybilny z prętem 127 mm x 52 mm): Umożliwia łatwy montaż na szynach zbiorczych o dużym przekroju, typowych dla rozdzielnic głównych.
• Wykonanie tropikalizowane: Zapewnia odporność na wilgoć i trudne warunki klimatyczne, wydłużając żywotność urządzenia w nieklimatyzowanych pomieszczeniach technicznych.

Zgodność z Normami

Przekładnik prądowy METSECT5DC400 został zaprojektowany i wykonany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Produkt spełnia standardy branżowe dla transformatorów pomiarowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik przeznaczony jest do precyzyjnego pomiaru prądu przemiennego w systemach dystrybucji energii elektrycznej. Znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie dużych obciążeń i rozliczanie energii.

• Monitorowanie obciążenia linii zasilających w rozdzielnicach głównych obiektów przemysłowych i komercyjnych.
• Współpraca z licznikami energii, miernikami wielofunkcyjnymi i analizatorami sieci w celu optymalizacji kosztów energii.
• Podłączenie do przekaźników nadprądowych w systemach zabezpieczeń przeciwzwarciowych i przeciążeniowych.
• Integracja z systemami automatyki budynkowej (BMS) i SCADA w celu zdalnego odczytu i kontroli parametrów sieci.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu i odciążonym obwodzie pierwotnym. Przekładnik zakłada się na szynę zbiorczą przez otwór, upewniając się, że szyna przechodzi centralnie. Strona wtórna musi być zawsze zwarta podczas pracy – nie wolno otwierać obwodu wtórnego pod obciążeniem, aby uniknąć niebezpiecznego przepięcia. Przekrój przewodów wtórnych należy dobrać zgodnie z dokumentacją techniczną, biorąc pod uwagę długość i obciążenie. Zaciski dokręcić momentem zgodnym z zaleceniami producenta podanymi w instrukcji.

FAQ

• Jakie jest maksymalne obciążenie strony wtórnej? Dla zachowania klasy dokładności 0.5 maksymalna moc obciążenia wynosi 30 VA. Dla klasy 1 dopuszczalne jest obciążenie do 50 VA.
• Czy przekładnik nadaje się do pomiaru prądu stałego? Nie. Przekładnik prądowy METSECT5DC400 jest przeznaczony wyłącznie do prądu przemiennego (AC).
• Jaki jest wymiar otworu na szynę? Otwór ma wymiary 55 mm x 128 mm. Kompatybilny jest z pojedynczym prętem szynoprzewodu o przekroju do 127 mm x 52 mm.
