Przekładnik prądowy 400/5A 5VA kl.1 do Fupact ISFL 250-630 | LV480887 Schneider Electric

Opis i Kluczowe Cechy

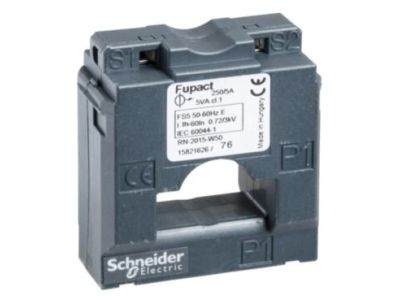

Przekładnik prądowy LV480887 o przekładni 400/5 A, klasie dokładności 1 i mocy 5 VA. Zaprojektowany do współpracy z rozłącznikami bezpiecznikowymi Fupact ISFL w zakresie 250–630 A. Umożliwia bezpieczne przekształcenie wysokiego prądu pierwotnego na mierzalny prąd wtórny 5 A, co pozwala na precyzyjne monitorowanie obciążeń w rozdzielnicach głównych i systemach zasilania.

• Przekładnia 400/5 A: Redukcja prądu pierwotnego do standardowego poziomu 5 A zapewniająca bezpieczną i zgodną z normami współpracę z przyrządami pomiarowymi (liczniki, analizatory sieci).
• Klasa dokładności 1: Gwarantuje błąd pomiaru nieprzekraczający 1% w znamionowym zakresie prądu, co jest wymagane w aplikacjach rozliczeniowych i kontrolno-pomiarowych.
• Moc 5 VA: Wystarczająca do zasilania standardowych obwodów pomiarowych, w tym liczników energii i przekaźników, bez ryzyka nasycenia rdzenia.
• Dedykowany do gamy Fupact ISFL 250-630: Montowany bezpośrednio w rozłącznikach bezpiecznikowych serii ISFL (250 A, 400 A, 630 A), co skraca czas instalacji i zapewnia mechaniczną kompatybilność.
• Kompaktowa konstrukcja: Niezajmująca dodatkowej przestrzeni w rozdzielnicy, idealna do modernizacji istniejących układów zasilania.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich dotyczących przekładników prądowych oraz posiada certyfikat CE. Zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa i dokładności pomiarowej, stosowanymi w energetyce przemysłowej.

Zastosowanie

Przekładnik prądowy LV480887 znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odizolowanie obwodów pomiarowych od sieci energetycznej oraz dokładne odzwierciedlenie prądu pierwotnego. Stosowany jest w:

• Rozdzielnicach głównych i podrozdzielnicach w zakładach przemysłowych – do pomiaru prądu obciążenia i kontroli parametrów sieci.
• Systemach rozliczeniowych energii elektrycznej – współpracuje z licznikami półpośrednimi wymagającymi przekładników prądowych.
• Instalacjach automatyki budynkowej i przemysłowej – jako źródło sygnału dla sterowników PLC, analizatorów sieci i przekaźników zabezpieczeniowych.
• Modernizacjach rozłączników bezpiecznikowych Fupact ISFL 250–630 – pozwala na łatwe dodanie toru pomiarowego bez ingerencji w konstrukcję obwodu głównego.

Wskazówki Montażowe

Montaż i demontaż przekładnika prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po bezwzględnym odłączeniu napięcia i upewnieniu się, że obwód jest odłączony od źródła zasilania. Przekładnik instaluje się zgodnie z dokumentacją techniczną producenta rozłącznika Fupact ISFL. Należy zwrócić uwagę na kierunek przepływu prądu (oznaczenia na obudowie) oraz właściwe dokręcenie przewodów zacisków wtórnych, aby uniknąć przerwania obwodu pomiarowego. Przekrój przewodów przyłączeniowych strony wtórnej powinien być dobrany do spodziewanego prądu 5 A oraz długości linii.

FAQ

• Jakie modele rozłączników Fupact ISFL obsługuje przekładnik LV480887? Przekładnik jest dedykowany do całej gamy Fupact ISFL o prądzie znamionowym 250 A, 400 A i 630 A (modele ISFL250, ISFL400, ISFL630 oraz ISFL1250 – jeśli dotyczy tej samej konstrukcji). Zgodność należy potwierdzić z dokumentacją techniczną.
• Jaka jest klasa dokładności i co oznacza? Klasa dokładności 1 oznacza, że błąd wskazań prądu wtórnego nie przekracza ±1% wartości rzeczywistej w zakresie od 20% do 120% prądu znamionowego pierwotnego. Jest to standard dla aplikacji pomiarowo-rozliczeniowych.
• Ile wynosi pobór mocy (obciążenie znamionowe)? Znamionowa moc wyjściowa przekładnika to 5 VA. Oznacza to, że może on obciążyć obwód wtórny do 5 VA (np. kabel pomiarowy + licznik) bez utraty dokładności. Przy większym obciążeniu błąd może wzrosnąć powyżej klasy 1.
