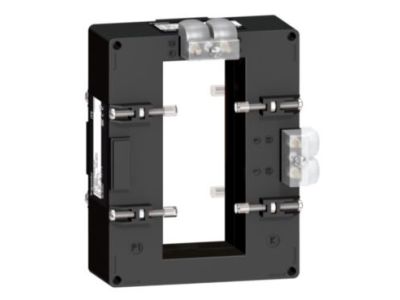

Przekładnik prądowy 3000/5 podwójne złącza szynoprzewód 52x127 PowerLogic | METSECT5DC300 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DC300 o przekładni 3000/5 A przeznaczony do pomiarów w rozdzielnicach głównych i instalacjach przemysłowych. Zaprojektowany z myślą o pracy z szynami zbiorczymi – posiada otwór przelotowy 55 × 128 mm umożliwiający montaż na pojedynczym pręcie o wymiarach 127 × 52 mm. Dzięki klasie dokładności 0.5 i mocy 30 VA zapewnia wierne odzwierciedlenie prądu pierwotnego, co przekłada się na precyzyjne wskazania liczników energii i analizatorów sieci.

• Przekładnia 3000/5 A: Umożliwia bezpieczne przekształcenie wysokiego prądu pierwotnego na standardowy sygnał wtórny 5 A, kompatybilny z typowymi miernikami i przekaźnikami.
• Otwór przelotowy 55 × 128 mm / kompatybilność z szyną 127 × 52 mm: Dopasowany do popularnych wymiarów szyn zbiorczych, co ułatwia instalację w rozdzielnicach głównych bez konieczności stosowania dodatkowych adapterów.
• Klasa dokładności 0.5 / moc 30 VA: Gwarantuje wysoką precyzję pomiarów nawet przy dużym obciążeniu uzwojenia wtórnego – idealna do rozliczeń energii i monitorowania parametrów sieci.
• Maksymalna moc klasy 1: 50 VA: Pozwala na podłączenie dłuższych przewodów lub wielu urządzeń pomiarowych szeregowo bez utraty dokładności.
• Konstrukcja tropikalizowana: Ochrona przed wilgocią i agresywnym środowiskiem – odpowiednia do pracy w trudnych warunkach przemysłowych i na zewnątrz.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących transformatorów pomiarowych, posiada certyfikat CE. Zastosowana konstrukcja tropikalizowana świadczy o dostosowaniu do pracy w podwyższonej wilgotności zgodnie z wymaganiami standardów branżowych.

Zastosowanie

Przekładnik prądowy METSECT5DC300 znajduje zastosowanie wszędzie tam, gdzie konieczne jest precyzyjne pomiarowanie prądów sięgających 3000 A w systemach niskiego napięcia. Doskonale sprawdza się w układach rozliczeniowych i monitoringu energii.

• Pomiar energii w rozdzielnicach głównych budynków przemysłowych i komercyjnych.
• Współpraca z analizatorami sieci, licznikami energii SMART oraz systemami BMS (Building Management System).
• Ochrona przeciwzwarciowa i przeciążeniowa – sygnalizacja dla przekaźników nadprądowych i układów automatyki.
• Monitorowanie obciążenia transformatorów, linii kablowych i szyn zbiorczych w instalacjach o dużym poborze mocy.

Wskazówki Montażowe

Przekładnik należy montować na szynie zbiorczej (pręcie 127 × 52 mm) lub przewodzie przepuszczonym przez otwór 55 × 128 mm. Montaż i podłączenie mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od szyny zbiorczej. Uzwojenie wtórne (5 A) zawsze musi być zwarte przed włączeniem obwodu pierwotnego – otwarcie obwodu wtórnego pod obciążeniem grozi powstawaniem niebezpiecznych napięć. Przekrój przewodów wtórnych dobrać zgodnie z obciążeniem (min. 2,5 mm² dla 5 A). Zaciski dokręcać momentem określonym w dokumentacji producenta.

FAQ

• Jaka jest dokładność przekładnika przy obciążeniu 30 VA? Dla mocy znamionowej 30 VA klasa dokładności wynosi 0.5, co oznacza błąd prądowy poniżej ±0,5% wartości rzeczywistej. Przy wyższym obciążeniu (do 50 VA) klasa spada do 1.
• Czy mogę użyć przekładnika z przewodami, a nie z szyną zbiorczą? Tak, otwór ma wymiar 55 × 128 mm, można przez niego przeciągnąć kilka przewodów o łącznym przekroju mieszczącym się w tym polu. Należy jednak pamiętać o zachowaniu jednego zwoju (przepust przewodu na wylot) – każdy dodatkowy zwój zmienia przekładnię.
• Jak zabezpieczyć uzwojenie wtórne przed przypadkowym otwarciem? W standardowych aplikacjach zaleca się podłączenie zwieracza (listwy zwornej) zacisków wtórnych, który można bezpiecznie rozewrzeć dopiero po odłączeniu prądu pierwotnego. W układach pomiarowych często stosuje się zaciski testowe umożliwiające zwieranie bez ryzyka przerwy.
