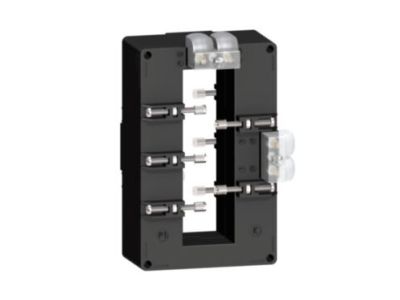

Przekładnik prądowy 3000/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB300 Schneider Electric

Opis i Kluczowe Cechy

PowerLogic METSECT5DB300 to przekładnik prądowy o przekładni 3000/5 A, przeznaczony do montażu na szynoprzewodzie o wymiarach 38x127 mm. Dzięki podwójnym złączom szynoprzewód zapewnia pewne i stabilne połączenie, a wysoka przekładnia umożliwia precyzyjny pomiar prądów do 3000 A przy użyciu standardowych mierników 5 A – przekłada się to na bezpieczeństwo obsługi i kompatybilność z typową aparaturą pomiarową.

• Przekładnia 3000/5 A: Pozwala na pomiar bardzo wysokich prądów w obwodach głównych, zachowując bezpieczny poziom po stronie wtórnej – idealna do zastosowań w rozdzielnicach głównych i stacjach transformatorowych.
• Podwójne złącza szynoprzewód (38x127 mm): Ułatwiają instalację na standardowych szynach zbiorczych oraz zapewniają niską rezystancję styku i trwałość mechaniczną.
• Wysoka dokładność pomiaru: Konstrukcja przekładnika gwarantuje wierne odwzorowanie prądu pierwotnego na uzwojeniu wtórnym, co jest kluczowe dla poprawności wskazań liczników energii i przyrządów kontrolnych.
• Kompaktowa budowa: Mimo zdolności do pomiaru prądów rzędu 3000 A, przekładnik zachowuje niewielkie gabaryty, ułatwiając montaż w ograniczonej przestrzeni szaf rozdzielczych.
• Uniwersalne wyprowadzenia: Podwójne zaciski wtórne umożliwiają łatwe łączenie z miernikami, przekaźnikami i systemami PLC bez potrzeby stosowania dodatkowych listew.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo użytkowania i zgodność z wymaganiami rynku UE. Przekładniki prądowe PowerLogic spełniają standardy branżowe dla aparatury pomiarowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy METSECT5DB300 znajduje zastosowanie wszędzie tam, gdzie wymagany jest pomiar dużych prądów przemiennych w celu monitorowania, rozliczania energii lub sterowania. Dzięki przekładni 3000/5 A i wytrzymałej konstrukcji doskonale sprawdza się w:

• Głównych rozdzielnicach niskiego napięcia – pomiar prądu zasilania całego obiektu.
• Stacjach transformatorowych i węzłach energetycznych – monitoring obciążenia transformatorów.
• Instalacjach przemysłowych (hale produkcyjne, maszyny) – kontrola poboru energii przez wydajne urządzenia.
• Systemach automatyki budynkowej i BMS – dostarczanie sygnału prądowego do sterowników PLC oraz liczników energii.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Przekładnik zakłada się na szynoprzewód o wymiarach 38x127 mm – upewnij się, że szyna jest czysta i nieuszkodzona. Zaciski wtórne należy dokręcić momentem zgodnym z dokumentacją producenta, a przewody wtórne dobrać do spodziewanego prądu wtórnego (max 5 A). Nieużywane uzwojenie wtórne powinno być zwarte, aby uniknąć powstania niebezpiecznego napięcia.

FAQ

• Jaka jest przekładnia tego przekładnika? Przekładnia wynosi 3000/5 A – prąd pierwotny do 3000 A daje na wyjściu wtórnym maksymalnie 5 A, co pozwala podłączyć standardowe mierniki i przekaźniki.
• Czy przekładnik można montować na szynie DIN TH35? Nie, model METSECT5DB300 jest przeznaczony do montażu bezpośrednio na szynoprzewodzie o wymiarach 38x127 mm – nie posiada stopki do szyny DIN.
• Jakie zaciski posiada strona wtórna? Produkt wyposażono w podwójne złącza szynoprzewód, ale strona wtórna to standardowe zaciski śrubowe – w zestawie znajdują się oznaczenia S1 i S2, które należy podłączyć do obwodu pomiarowego.
