Przekładnik prądowy 2500/5 podwójne złącza szynoprzewód 52x127 PowerLogic | METSECT5DC250 Schneider Electric

Opis i Kluczowe Cechy

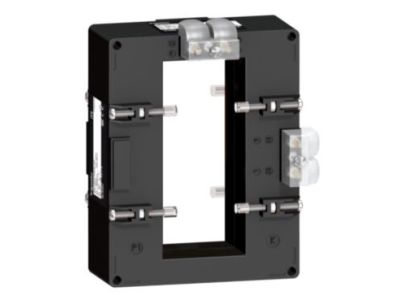

Przekładnik prądowy PowerLogic METSECT5DC250 o przekładni 2500/5 A został zaprojektowany do pomiarów prądu w instalacjach z szynami zbiorczymi. Dzięki otworowi 55×128 mm oraz kompatybilności z szyną o wymiarach 127×52 mm zapewnia elastyczny montaż w rozdzielnicach głównych. Klasa dokładności 0.5 i moc maksymalna 30 VA (klasa 0.5) gwarantują precyzyjny pomiar przy jednoczesnym zachowaniu niskich strat. Tropikalizacja zwiększa odporność na wilgoć i podwyższoną temperaturę, co przekłada się na długą żywotność w trudnych warunkach pracy.

• Przekładnia 2500/5 A: Umożliwia bezpieczne przetwarzanie wysokiego prądu pierwotnego na łatwy do pomiaru sygnał wtórny 5 A – idealne do współpracy z licznikami energii, miernikami i przekaźnikami ochronnymi.
• Klasa dokładności 0.5: Zapewnia wysoką precyzję pomiaru, niezbędną przy rozliczeniach energii oraz monitorowaniu parametrów sieci.
• Moc maksymalna 30 VA (klasa 0.5) / 50 VA (klasa 1): Pozwala na podłączenie urządzeń pomiarowych o znacznym poborze mocy, np. długich linii pomiarowych lub wielu odbiorników w pętli prądowej.
• Otwór 55×128 mm: Umożliwia łatwy montaż na szynach zbiorczych o grubości do 52 mm i wysokości do 127 mm bez konieczności demontażu przewodów.
• Podwójne złącza szynoprzewód: Ułatwiają podłączenie przewodów wtórnych – dwa niezależne zaciski pozwalają na elastyczne wyprowadzenie obwodu pomiarowego.

Zgodność z Normami

Przekładnik spełnia wymagania europejskich norm dla przekładników prądowych (zgodność z dyrektywą niskonapięciową i oznaczeniem CE). Tropikalizacja wykonana zgodnie z branżowymi standardami odporności na wilgoć i temperaturę. W przypadku konieczności uzyskania szczegółowych deklaracji zgodności prosimy o kontakt z producentem.

Zastosowanie

Przekładnik METSECT5DC250 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w obwodach z szynami zbiorczymi. Sprawdza się w rozdzielnicach głównych, stacjach transformatorowych, a także w systemach zarządzania energią.

• Pomiar energii elektrycznej w układach rozliczeniowych i podlicznikach z klasą dokładności 0.5.
• Monitorowanie obciążenia linii w automatyce budynkowej i przemyśle – sygnał 5 A jest kompatybilny z wejściami PLC, mierników i rejestratorów.
• Zasilanie przekaźników ochronnych i zabezpieczeń nadprądowych w stacjach średniego napięcia.
• Współpraca z systemami BMS (Building Management System) do optymalizacji zużycia energii.

Wskazówki Montażowe

Montaż oraz demontaż przekładnika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia od wszystkich biegunów i odciążeniu szyn zbiorczych. Przekładnik należy mocować na szynie zbiorczej, upewniając się, że szyna przechodzi centralnie przez otwór 55×128 mm. Przewody wtórne podłączyć do zacisków szynoprzewód z zachowaniem odpowiedniego przekroju (min. 2,5 mm² dla obwodu 5 A). Zalecany moment dokręcania śrub mocujących zgodnie z dokumentacją producenta. Przed włączeniem napięcia sprawdzić ciągłość i izolację obwodu wtórnego – nie wolno go pozostawiać otwartego podczas przepływu prądu pierwotnego.

FAQ

• Jaka klasa dokładności ma ten przekładnik? Klasa dokładności wynosi 0.5, co zapewnia błąd pomiaru poniżej 0,5% w znamionowym zakresie prądu. Dodatkowo osiąga klasę 1 przy większym obciążeniu (do 50 VA).
• Czy przekładnik nadaje się do montażu na szynie DIN? Nie, jest przeznaczony do montażu bezpośrednio na szynie zbiorczej – posiada otwór 55×128 mm oraz podwójne złącza szynoprzewód. Do montażu na szynie DIN wymagany byłby adapter (nie w zestawie).
• Jaką maksymalną moc obciążenia można podłączyć do strony wtórnej? Dla zachowania klasy dokładności 0.5 maksymalna moc obciążenia wynosi 30 VA. Przy niższych wymaganiach dokładności (klasa 1) dopuszczalne jest obciążenie do 50 VA.
