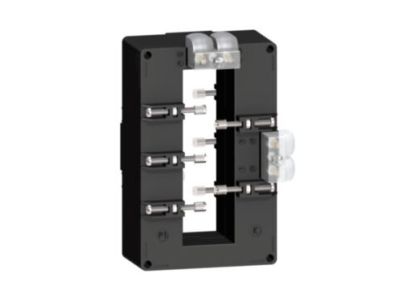

Przekładnik prądowy 2500/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB250 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DB250 o przekładni 2500/5 A to profesjonalne urządzenie pomiarowe przeznaczone do współpracy z szynoprzewodem o wymiarach 38x127 mm. Dzięki podwójnym złączom umożliwia łatwe i bezpieczne podłączenie przewodów wtórnych do systemów monitoringu energii. Przekładnia 2500/5 A pozwala na bezpieczne odwzorowanie prądu pierwotnego do wartości 5 A na uzwojeniu wtórnym, co umożliwia stosowanie standardowych mierników i przekaźników.

• Przekładnia 2500/5 A: Umożliwia pomiar prądów do 2500 A przy użyciu mierników o zakresie 5 A – idealne do dużych odbiorów przemysłowych.
• Podwójne złącza wtórne: Ułatwiają okablowanie i umożliwiają podłączenie dwóch niezależnych obwodów pomiarowych (np. licznik + monitor).
• Dedykowany do szynoprzewodu 38x127 mm: Montaż bezpośrednio na szynie miedzianej lub aluminiowej – oszczędność miejsca w rozdzielnicy.
• Konstrukcja zgodna z wymaganiami pomiaru energii: Przeznaczony do systemów automatyki budynkowej i monitoringu zużycia energii.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących przekładników prądowych oraz posiada oznaczenie CE. Zgodność z normami zapewnia bezpieczną i niezawodną pracę w instalacjach elektrycznych.

Zastosowanie

Przekładnik prądowy METSECT5DB250 znajduje zastosowanie wszędzie tam, gdzie wymagany jest precyzyjny pomiar dużych prądów w instalacjach niskiego napięcia.

• Pomiar zużycia energii w rozdzielnicach głównych obiektów przemysłowych i komercyjnych.
• Współpraca z licznikami energii, miernikami mocy i systemami monitoringu (BMS).
• Przekazywanie sygnału pomiarowego do przekaźników zabezpieczeniowych i sterowników PLC.
• Modernizacja istniejących rozdzielnic – łatwa wymiana starszych przekładników na nowe z podwójnymi złączami.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy w instalacjach elektrycznych. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Przekładnik zakłada się na szynoprzewód o wymiarach 38x127 mm. Zaciski wtórne należy dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów wtórnych dobrać do prądu 5 A (zalecany min. 2,5 mm²). Nie wolno otwierać obwodu wtórnego podczas przepływu prądu pierwotnego.

FAQ

• Czy przekładnik posiada zaciski do montażu na szynie DIN? Nie, model METSECT5DB250 jest przeznaczony do montażu bezpośrednio na szynoprzewodzie (38x127 mm), nie na szynie DIN.
• Jakie jest maksymalne napięcie izolacji? W dostępnych danych nie podano wartości napięcia izolacji – szczegółowe parametry należy sprawdzić w karcie katalogowej producenta.
• Do czego służą podwójne złącza wtórne? Umożliwiają jednoczesne podłączenie dwóch niezależnych obwodów pomiarowych, np. licznika energii i monitora mocy, bez konieczności stosowania dodatkowych rozgałęźników.
