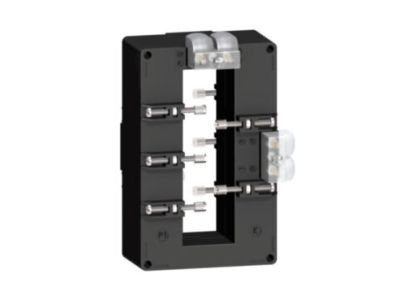

Przekładnik prądowy 2000/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB200 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DB200 typu D o prądzie pierwotnym 2000 A i wtórnym 5 A zapewnia precyzyjne pomiary w instalacjach o dużym obciążeniu. Wyposażony w podwójne złącza szynoprzewodu 38x127 mm, umożliwia łatwy montaż na szynach zbiorczych. Dzięki klasie dokładności 0.5s (moc max. 15 VA) oraz klasie 1 (moc max. 20 VA) gwarantuje wiarygodne odwzorowanie prądu przy minimalnych stratach – kluczowe dla systemów pomiaru energii i monitorowania.

• Prąd pierwotny 2000 A: przeznaczony do obwodów o wysokim natężeniu, np. w rozdzielnicach głównych zakładów przemysłowych, bez ryzyka nasycenia rdzenia.
• Prąd wtórny 5 A: uniwersalny standard dla liczników energii, przekaźników i przyrządów pomiarowych, ułatwiający integrację z istniejącą aparaturą.
• Klasa dokładności 0.5s (15 VA) / klasa 1 (20 VA): wysoka precyzja pomiaru nawet przy dużym obciążeniu wtórnym – idealna do rozliczeń energii i sterowania procesami.
• Podwójne złącza szynoprzewodu 38x127 mm: umożliwiają szybki i pewny montaż na szynie zbiorczej bez konieczności dodatkowych uchwytów.
• Kompatybilność z serią PowerLogic: zapewnia spójną pracę z systemami monitorowania energii Schneider Electricder Electric, upraszczając konfigurację i archiwizację danych.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DB200 został zaprojektowany zgodnie z obowiązującymi normami europejskimi dla przekładników pomiarowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Montaż i użytkowanie zgodne z dokumentacją producenta gwarantuje pełną deklarowaną wydajność.

Zastosowanie

Przekładnik prądowy METSECT5DB200 znajduje zastosowanie wszędzie tam, gdzie wymagane jest dokładne odzwierciedlenie prądu pierwotnego w obwodzie wtórnym. Dzięki dużej mocy znamionowej i klasom dokładności sprawdza się w profesjonalnych systemach pomiarowych i automatyce.

• Pomiar energii w rozdzielnicach głównych i podrozdzielnicach w obiektach przemysłowych i komercyjnych.
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników o prądzie do 2000 A.
• Współpraca z licznikami energii, analizatorami sieci, przekaźnikami zabezpieczeniowymi i systemami BMS.
• Sterowanie procesami technologicznymi wymagającymi informacji o przepływie prądu (sprzężenie zwrotne do PLC).

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przekładnik przeznaczony jest do montażu na szynie zbiorczej (szynoprzewodzie) o wymiarach 38x127 mm – należy go nasunąć na szynę przed jej ostatecznym zamocowaniem. Podłączenie wtórne (zaciski 1S1–1S2) wykonać przewodami o przekroju dobranym do prądu 5 A, z zachowaniem polaryzacji. Moment dokręcania zacisków oraz dopuszczalny przekrój przewodów – zgodnie z dokumentacją producenta. Po zmontowaniu sprawdzić poprawność połączeń i brak uszkodzeń mechanicznych.

FAQ

• Jaka jest moc znamionowa przekładnika? Dla klasy 0.5s maksymalna moc to 15 VA, dla klasy 1 – 20 VA. Oba zakresy są dostępne w zależności od wymaganej dokładności i obciążenia obwodu wtórnego.
• Czy ten przekładnik nadaje się do montażu na szynie DIN? Nie – jest to przekładnik typu D przeznaczony do montażu bezpośrednio na szynie zbiorczej (szynoprzewodzie) o przekroju 38x127 mm, a nie na szynie TH35.
• Jaką klasę dokładności wybrać do rozliczeń energii? Klasa 0.5s (15 VA) gwarantuje błąd poniżej 0,5% w całym zakresie prądów i jest zalecana do taryf rozliczeniowych i audytów energetycznych. Klasa 1 (20 VA) wystarcza do monitorowania i sterowania.
