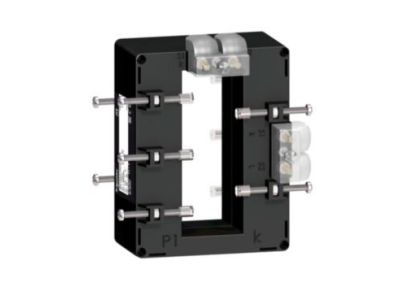

Przekładnik prądowy 2000/5 podwójne złącza szynoprzewód 38x102 PowerLogic | METSECT5DH200 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DH200 o przekładni 2000/5 A i klasie dokładności 0.5 zapewnia precyzyjny pomiar prądu w instalacjach niskiego napięcia. Dzięki mocy znamionowej 20 VA (dla klasy 0.5) oraz otworowi 40×103 mm umożliwia łatwy montaż na szynach zbiorczych o wymiarach 102×38 mm. Tropikalizacja gwarantuje niezawodność w trudnych warunkach klimatycznych.

• Przekładnia 2000/5 A: Umożliwia pomiar prądów do 2000 A w linii, redukując je do standardowego 5 A dla przyrządów pomiarowych – idealne dla aplikacji o dużym zapotrzebowaniu mocy.
• Klasa dokładności 0.5: Zapewnia wysoką precyzję pomiaru, niezbędną w rozliczeniach energii i monitoringu bilansów.
• Moc znamionowa 20 VA (klasa 0.5): Gwarantuje stabilną pracę nawet przy dłuższych przewodach pomiarowych i większym obciążeniu torów wtórnych.
• Otwór na szynę 40×103 mm: Kompatybilny z pojedynczym prętem 102×38 mm, co ułatwia montaż na typowych szynach zbiorczych bez dodatkowych adapterów.
• Podwójne złącza szynoprzewód: Umożliwiają pewne i trwałe połączenie przewodów wtórnych bez mostkowania, skracając czas instalacji.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DH200 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik prądowy służy do dokładnego pomiaru prądu w instalacjach niskiego napięcia. Znajduje zastosowanie w:

• Pomiarach energii elektrycznej w rozdzielnicach głównych i podrozdzielnicach,
• Monitoringu obciążeń w systemach BMS (Building Management System),
• Współpracy z licznikami energii, miernikami mocy i przekaźnikami pomiarowymi,
• Instalacjach przemysłowych i komercyjnych z dużymi szynami zbiorczymi.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie pierwotnym. Przekładnik montuje się na szynie zbiorczej lub przewodzie przepustowym o wymiarach zgodnych z otworem. Należy upewnić się, że kierunek przepływu prądu pierwotnego jest zgodny ze strzałką kierunku na obudowie. Przewody wtórne podłączyć do zacisków S1 i S2, dobierając przekrój min. 2,5 mm² oraz moment dokręcania zgodny z dokumentacją producenta.

FAQ

• Jaki jest wymiar otworu na szynę? Otwór ma wymiary 40×103 mm, co pozwala na montaż na pojedynczej szynie zbiorczej o wymiarach 102×38 mm.
• Jaka jest maksymalna moc dla klasy 1? Maksymalna moc dla klasy 1 wynosi 25 VA, co daje większą elastyczność przy doborze obciążenia wtórnego.
• Czy przekładnik jest tropikalizowany? Tak, urządzenie jest tropikalizowane – odporne na podwyższoną wilgotność i temperaturę, typowe dla klimatu tropikalnego.
