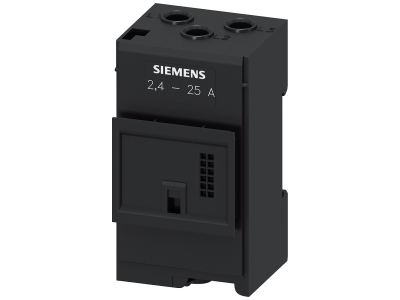

Przekładnik prądowy 2,4-25A, dla 3RB22/23, wlk. S00/S0, wolnostojący, przetykany | 3RB2906-2DG1 Siemens

Alternatywny kod produktu: 3RB29062DG1

Opis i Kluczowe Cechy

Przekładnik prądowy Siemens 3RB2906-2DG1 został zaprojektowany do pomiaru prądów w zakresie 2,4–25 A, co umożliwia precyzyjne monitorowanie obciążeń bez konieczności stosowania kosztownych przetworników. Jest to wersja wolnostojąca, przetykana (otwór przelotowy), dedykowana do współpracy z przekaźnikami przeciążeniowymi serii 3RB22/23 w rozmiarach S00 i S0. Dzięki kompaktowej budowie i łatwemu montażowi sprawdza się w rozdzielnicach oraz szafach sterowniczych.

• Zakres prądowy 2,4–25 A: Umożliwia pomiar szerokiego spektrum obciążeń – od małych silników po większe odbiorniki, bez ryzyka nasycenia rdzenia.
• Dedykowany dla 3RB22/23: Zapewnia optymalne dopasowanie elektryczne i mechaniczne do przekaźników przeciążeniowych Siemens, co upraszcza konfigurację układów zabezpieczeń.
• Wielkość S00/S0: Kompatybilny z najpopularniejszymi rozmiarami aparatury modułowej, ułatwia integrację w istniejących rozdzielnicach.
• Wolnostojący, przetykany: Nie wymaga montażu na szynie DIN – może być umieszczony bezpośrednio w polu zacisków lub na dnie szafy, a przewód główny należy przeciągnąć przez otwór bez jego przerywania.
• Przeznaczony do pomiaru prądów przemiennych: Idealny do obwodów AC, powszechnie stosowanych w instalacjach przemysłowych i budynkowych.

Zgodność z Normami

Przekładnik prądowy Siemens 3RB2906-2DG1 został wyprodukowany zgodnie z obowiązującymi normami europejskimi dla aparatury pomiarowej i zabezpieczeniowej. Posiada oznaczenie CE, co potwierdza spełnienie wymogów dyrektyw Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej. Produkt odpowiada standardom DIN dotyczącym przekładników prądowych (ogólna zasada dla tego typu urządzeń).

Zastosowanie

Przekładnik prądowy 3RB2906-2DG1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest monitorowanie prądu w obwodach sterowania i zabezpieczeń. Szczególnie polecany jest do układów z przekaźnikami przeciążeniowymi 3RB22/23, ale może być również stosowany samodzielnie w systemach pomiarowych i automatyce.

• Pomiar prądu w obwodach silników elektrycznych – współpraca z przekaźnikami przeciążeniowymi w celu ochrony przed przeciążeniem i zanikiem fazy.
• Monitoring obciążeń w rozdzielnicach głównych i podrozdzielniach – sygnalizacja przekroczenia progów prądowych.
• Integracja z systemami automatyki budynkowej (BMS) – dostarczanie sygnału pomiarowego do sterowników PLC lub liczników energii.
• Sterowanie i nadzór w instalacjach przemysłowych, gdzie wymagana jest separacja galwaniczna obwodu pomiarowego od obwodu głównego.

Wskazówki Montażowe

Montaż przekładnika prądowego powinien być wykonany przez osobę posiadającą odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie, w którym instalowany jest przekładnik. Urządzenie może być montowane jako wolnostojące (np. na płycie montażowej) lub mocowane za pomocą opasek/kątowników – zgodnie z dokumentacją techniczną producenta. Przewód główny (prądowy) należy przeciągnąć przez otwór przelotowy – nie wymaga to przerywania kabla. Przekrój przewodu dobrać do rzeczywistego prądu obciążenia. Wszelkie połączenia zacisków wtórnych (jeśli występują) wykonać z zachowaniem polaryzacji i zaleconego momentu dokręcania.

FAQ

• Jaki zakres prądowy ma przekładnik 3RB2906-2DG1? Przekładnik jest przeznaczony do pomiaru prądów przemiennych w zakresie 2,4–25 A. Nie należy przekraczać górnej wartości znamionowej.
• Czy mogę stosować ten przekładnik z przekaźnikami innych producentów? Przekładnik został optymalnie dopasowany do serii Siemens 3RB22/23, jednak może być używany w dowolnych układach pomiarowych wymagających przekładnika o podanym zakresie – pod warunkiem zachowania parametrów izolacji i obciążalności.
• Jak zamontować przekładnik wolnostojący bez szyny DIN? Urządzenie nie wymaga szyny DIN – można je umieścić na płycie montażowej szafy sterowniczej, mocując np. za pomocą wkrętów lub opasek. Kabel główny przeciąga się przez otwór przelotowy przed podłączeniem obwodów wtórnych.
