Przekładnik prądowy 1500/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB150 Schneider Electric

Opis i Kluczowe Cechy

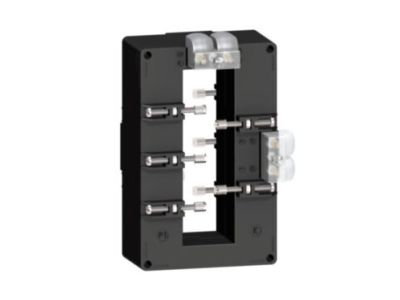

Przekładnik prądowy PowerLogic METSECT5DB150 o przekładni 1500/5 A został zaprojektowany do pomiaru wysokich natężeń prądu w instalacjach przemysłowych i energetycznych. Dzięki zastosowaniu podwójnych złącz umożliwia elastyczne podłączenie przewodów wtórnych, a otwór przelotowy 38x127 mm przeznaczony jest dla szyn zbiorczych o dużym przekroju. Urządzenie pozwala na bezpieczne i dokładne odzwierciedlenie prądu pierwotnego w obwodzie wtórnym, co ułatwia współpracę z miernikami, licznikami energii i przekaźnikami ochronnymi o zakresie 5 A.

• Przekładnia 1500/5 A: umożliwia pomiar prądów do 1500 A przy użyciu standardowych przyrządów pomiarowych na 5 A, co zwiększa bezpieczeństwo obsługi i obniża koszty aparatury.
• Otwór przelotowy 38x127 mm: dedykowany dla szyn zbiorczych (szynoprzewodów) o dużych wymiarach, ułatwia montaż bez konieczności przecinania szyny.
• Podwójne złącza wtórne: umożliwiają łatwe i pewne podłączenie dwóch przewodów lub połączenie szeregowe/równoległe z innymi przyrządami, poprawiając elastyczność okablowania.
• Separacja galwaniczna obwodu pierwotnego i wtórnego: zapewnia bezpieczeństwo personelu oraz ochronę wrażliwej elektroniki przed przepięciami pochodzącymi od strony wysokiego napięcia.
• Przeznaczenie do szyn zbiorczych: konstrukcja z otworem przelotowym pozwala na bezpośrednie naniesienie na szynę, oszczędzając miejsce w rozdzielnicy i skracając czas montażu.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DB150 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Produkt spełnia wymagania dla transformatorów pomiarowych stosowanych w instalacjach niskiego i średniego napięcia, co potwierdza jego niezawodność i bezpieczeństwo użytkowania. Montaż i eksploatacja powinny odbywać się zgodnie z zaleceniami producenta oraz przepisami prawa energetycznego.

Zastosowanie

Przekładnik prądowy PowerLogic METSECT5DB150 znajduje zastosowanie wszędzie tam, gdzie konieczne jest precyzyjne i bezpieczne przekształcenie wysokiego prądu sieciowego na wartość mierzoną przez standardową aparaturę. Doskonale sprawdza się w systemach pomiaru energii, monitoringu parametrów sieci oraz ochronie odbiorników.

• Pomiar poboru energii w rozdzielnicach głównych zakładów przemysłowych i budynków komercyjnych – współpraca z licznikami energii i analizatorami sieci.
• Zasilanie obwodów prądowych przekaźników zabezpieczeniowych (np. przeciążeniowych, zwarciowych) w układach sterowania i ochrony maszyn.
• Monitoring prądu w instalacjach fotowoltaicznych, gdzie wymagany jest pomiar po stronie AC falowników lub transformatorów blokowych.
• Dozór ciągłości procesów technologicznych – sygnalizacja przekroczenia progów prądowych dla systemów automatyki budynkowej (BMS).

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub powyżej, w zależności od napięcia sieci). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyn zbiorczych i upewnij się, że obwód wtórny jest zwarty (zabezpieczenie przed przepięciami na otwartym uzwojeniu). Przekładnik należy nasunąć na szynę przez otwór 38x127 mm, a następnie dokręcić element mocujący zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przewody przyłączeniowe strony wtórnej powinny mieć przekrój dobrany do prądu znamionowego 5 A (np. min. 1,5 mm²) i być podłączone do złącz śrubowych z zachowaniem biegunowości (S1/S2). Po zamontowaniu należy sprawdzić poprawność działania przy pomocy miernika prądu i wykonać próbę obciążeniową.

FAQ

• Jaką funkcję pełnią podwójne złącza wtórne? Umożliwiają podłączenie dwóch niezależnych obwodów pomiarowych (np. licznika energii i przekaźnika ochronnego) bez stosowania dodatkowych listew zaciskowych. Można je również wykorzystać do połączenia szeregowego kilku przekładników.
• Czy przekładnik można montować na szynie zbiorczej pod napięciem? Nie. Montaż i demontaż przekładnika mogą być wykonywane tylko przy całkowicie odłączonym napięciu na szynie pierwotnej. Dotknięcie szyny pod napięciem stwarza bezpośrednie zagrożenie dla życia.
• Jaki jest stopień ochrony tego przekładnika? W dostępnych danych nie podano stopnia IP. Dla typowych przekładników prądowych montowanych wewnątrz rozdzielnic przyjmuje się zwykle IP20 dla obudowy. Aby uzyskać dokładną wartość, należy sprawdzić dokumentację techniczną producenta.
