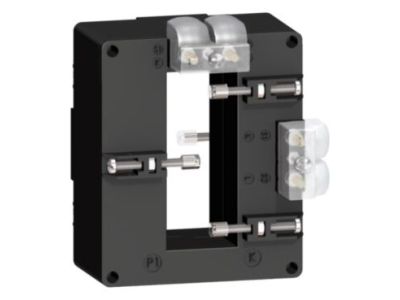

Przekładnik prądowy 1500/5 podwójne złącza szynoprzewód 34x84 PowerLogic | METSECT5DD150 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DD150 od renomowanego producenta Schneider Electric to zaawansowane urządzenie pomiarowe zaprojektowane do pracy w profesjonalnych systemach elektroenergetycznych. Głównym zadaniem tego komponentu jest transformacja wysokiego prądu pierwotnego o wartości znamionowej do 1500 A na prąd wtórny o wartości 5 A, co umożliwia bezpieczny i precyzyjny pomiar za pomocą standardowych mierników, analizatorów parametrów sieci oraz systemów monitoringu energii. Urządzenie charakteryzuje się konstrukcją z podwójnymi złączami, co znacząco ułatwia integrację w rozdzielnicach o dużym zagęszczeniu aparatury.

• Przekładnia prądowa: Stosunek 1500/5 pozwala na redukcję wysokich obciążeń do poziomu bezpiecznego dla aparatury pomiarowej.
• Kompatybilność z szynoprzewodem: Okno o wymiarach 34x84 mm zostało zoptymalizowane pod kątem montażu na szynach prądowych o dużych przekrojach.
• Seria PowerLogic: Przynależność do tej linii gwarantuje najwyższą jakość wykonania oraz pełną integrację z systemami zarządzania energią Schneider Electric.
• Trwałość: Obudowa wykonana z materiałów o wysokiej odporności termicznej i mechanicznej zapewnia długowieczność w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co jest kluczowe dla zapewnienia bezpieczeństwa i powtarzalności pomiarów w instalacjach niskiego napięcia. Przekładnik spełnia wymagania normy IEC 61869-2, która definiuje szczegółowe parametry dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, co potwierdza zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz kompatybilności elektromagnetycznej.

Zastosowanie

Przekładnik METSECT5DD150 znajduje szerokie zastosowanie w sektorze przemysłowym oraz komercyjnym. Jest niezastąpiony w układach pomiaru półpośredniego energii elektrycznej, systemach kontroli obciążenia oraz w układach automatyki budynkowej. Dzięki dużemu oknu na szynoprzewód (34x84 mm), idealnie nadaje się do montażu w głównych polach zasilających rozdzielnic niskiego napięcia, gdzie płyną prądy o natężeniu dochodzącym do 1500 A. Może współpracować z licznikami energii, multimetrami cyfrowymi oraz sterownikami PLC wyposażonymi w odpowiednie moduły wejść prądowych.

Wskazówki Montażowe

Podczas instalacji przekładnika prądowego należy zwrócić szczególną uwagę na kierunek przepływu prądu (oznaczenia P1/P2 na obudowie) oraz polaryzację zacisków wtórnych (S1/S2), aby zapewnić poprawność wskazań urządzeń pomiarowych. Montaż na szynoprzewodzie o wymiarach nieprzekraczających 34x84 mm powinien być stabilny, aby uniknąć drgań mechanicznych. Ważne ostrzeżenie: Nigdy nie wolno otwierać obwodu wtórnego przekładnika, gdy przez uzwojenie pierwotne płynie prąd. Może to doprowadzić do powstania niebezpiecznie wysokiego napięcia na zaciskach wtórnych, co stanowi zagrożenie dla życia i może uszkodzić izolację urządzenia.

FAQ

• Czy przekładnik może pracować z miernikami innych producentów? Tak, standardowy prąd wtórny 5 A pozwala na współpracę z dowolnym miernikiem lub analizatorem obsługującym ten standard, niezależnie od marki.
• Jaki jest maksymalny wymiar szyny, na której można zamontować ten model? Przekładnik jest dedykowany do szynoprzewodów o maksymalnych wymiarach 34 mm na 84 mm.
• Czy urządzenie wymaga kalibracji przed montażem? Przekładniki Schneider Electric są kalibrowane fabrycznie zgodnie z deklarowaną klasą dokładności, jednak w układach rozliczeniowych należy postępować zgodnie z lokalnymi przepisami dotyczącymi legalizacji.
