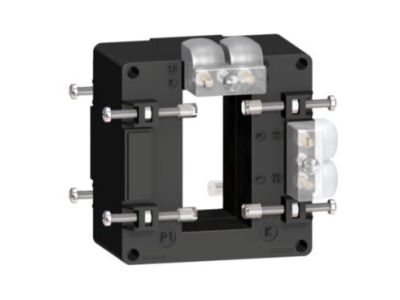

Przekładnik prądowy 1500/5 podwójne złącza szynoprzewód 32x65 PowerLogic | METSECT5DA150 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DA150 o przekładni 1500/5 A umożliwia bezpieczny i precyzyjny pomiar prądów do 1500 A za pomocą standardowych mierników z wejściem 5 A. Wyposażony w podwójne złącza szynoprzewodu i przystosowany do szyny o wymiarach 32x65 mm, zapewnia łatwą integrację w rozdzielnicach głównych. To niezawodne rozwiązanie do monitorowania obciążeń w instalacjach przemysłowych i komercyjnych.

• Przekładnia 1500/5 A: Umożliwia pomiar prądów o dużym natężeniu przy zachowaniu bezpieczeństwa dla mierników i personelu – prąd wtórny 5 A jest bezpieczny dla typowych przyrządów pomiarowych.
• Podwójne złącza szynoprzewodu: Ułatwiają szybkie i pewne przyłączenie szyn zbiorczych, redukując czas montażu i ryzyko poluzowania połączeń.
• Dostosowanie do szyny 32x65 mm: Idealnie pasuje do standardowych szynoprzewodów, co ułatwia wdrożenie w istniejących i nowych rozdzielnicach.
• Kompaktowa konstrukcja: Zajmuje niewiele miejsca w rozdzielnicy, co pozwala na oszczędność przestrzeni przy jednoczesnym zachowaniu pełnej funkcjonalności pomiarowej.
• Przeznaczenie do pracy ciągłej: Przekładnik jest zaprojektowany do długotrwałego monitorowania prądu bez ryzyka przegrzania, pod warunkiem zachowania znamionowych parametrów obciążenia.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DA150 spełnia wymagania dyrektyw Unii Europejskiej i posiada oznakowanie CE. Produkt został zaprojektowany i wyprodukowany zgodnie z ogólnie przyjętymi standardami bezpieczeństwa dla aparatury pomiarowej stosowanej w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy METSECT5DA150 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i dokładne monitorowanie dużych prądów przemiennych. Sprawdza się w rozdzielnicach głównych, układach pomiaru energii oraz w systemach automatyki budynkowej i zarządzania energią.

• Pomiar prądu w sieciach trójfazowych w rozdzielnicach głównych niskiego napięcia.
• Współpraca z licznikami energii, miernikami mocy i przekładnikami napięciowymi w systemach rejestracji zużycia energii.
• Monitorowanie obciążenia transformatorów, silników i innych odbiorników o dużym poborze prądu.
• Integracja z układami automatyki (PLC, sterowniki) do zdalnego odczytu i kontroli obciążeń.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywany wyłącznie przez osoby z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szynoprzewodu i upewnij się, że jest ono wyłączone. Zamontuj przekładnik na szynie 32x65 mm, korzystając z podwójnych złączy – dokręć je zgodnie z momentem dokręcania podanym w dokumentacji producenta. Przewody obwodu wtórnego podłącz do odpowiednich zacisków (kierunek – zwróć uwagę na oznaczenia końcówek S1 i S2). Przekrój przewodów dobierz do prądu wtórnego (5 A) i długości obwodu. Nie otwieraj obwodu wtórnego pod obciążeniem – grozi to powstaniem niebezpiecznego napięcia na zaciskach.

FAQ

• Jaki jest typ montażu tego przekładnika? Przekładnik montowany jest na szynie 32×65 mm (szynoprzewód) za pomocą podwójnych złączy. Nie jest przeznaczony do typowej szyny DIN TH35.
• Czy przekładnik posiada podświetlenie lub sygnalizację? Nie, jest to przekładnik pomiarowy bez elementów sygnalizacyjnych. Jego funkcja polega wyłącznie na przetwarzaniu prądu pierwotnego na wtórny.
• Jakie jest napięcie izolacji? W dostarczonych danych producenta nie podano konkretnej wartości napięcia izolacji. Produkt jest przeznaczony do instalacji niskiego napięcia w sieciach o napięciu znamionowym do 0,6 kV (typowe dla przekładników szynoprzewodowych), ale przed zastosowaniem należy sprawdzić kartę katalogową producenta.
