Przekładnik prądowy 1250/5 podwójne złącza szynoprzewód 54x102 PowerLogic | METSECT5DE125 Schneider Electric

Opis i Kluczowe Cechy

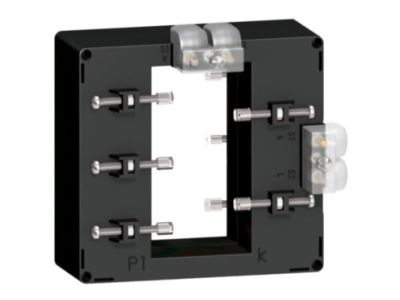

Przekładnik prądowy PowerLogic METSECT5DE125 o przekładni 1250/5 A to transformator pomiarowy przeznaczony do montażu na szynach zbiorczych. Dzięki klasie dokładności 0,5 i mocy znamionowej 15 VA zapewnia precyzyjne odwzorowanie prądu pierwotnego na stronie wtórnej. Tropikalizowana konstrukcja gwarantuje odporność na wilgoć i pleśń w trudnych warunkach pracy. Otwór wewnętrzny o wymiarach 55 x 129 mm umożliwia przewleczenie pojedynczej szyny o przekroju do 54 x 102 mm.

• Przekładnia 1250/5 A: Pozwala bezpiecznie i dokładnie mierzyć prądy linii sięgające 1250 A, redukując je do standardowego poziomu 5 A dla urządzeń pomiarowych.
• Klasa dokładności 0,5 (max 15 VA): Zapewnia wysoką precyzję pomiaru przy typowych obciążeniach, niezbędną do poprawnego rozliczania energii i analizy sieci.
• Maksymalna moc dla klasy 1 – 20 VA: Umożliwia podłączenie dłuższych przewodów lub obciążeń większej mocy wtórnej przy zachowaniu deklarowanej dokładności klasy 1.
• Otwór 55 x 129 mm, kompatybilność z szyną 54 x 102 mm: Ułatwia szybki montaż na szynach zbiorczych o standardowych wymiarach, bez konieczności stosowania dodatkowych adapterów.
• Tropikalizacja: Zabezpieczenie przed wilgocią, pleśnią i korozją wydłuża żywotność urządzenia w środowiskach o podwyższonej wilgotności oraz w strefach tropikalnych.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DE125 został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE, co potwierdza jego bezpieczeństwo i zgodność z wymaganiami rynku UE. Produkt spełnia standardy branżowe dla transformatorów pomiarowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy 1250/5 A znajduje zastosowanie wszędzie tam, gdzie niezbędny jest pomiar lub monitoring dużych prądów w sieciach trójfazowych – szczególnie w rozdzielnicach głównych i węzłach energetycznych.

• Pomiar energii elektrycznej w głównych tablicach rozdzielczych budynków przemysłowych i komercyjnych.
• Monitoring obciążenia linii zasilających w celu optymalizacji zużycia energii i wykrywania przeciążeń.
• Współpraca z licznikami energii, miernikami wielofunkcyjnymi oraz rejestratorami parametrów sieci.
• Integracja z systemami automatyki budynkowej (BMS) i sterownikami PLC do zdalnego odczytu i analizy danych.

Wskazówki Montażowe

Montaż przekładnika prądowego może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP do prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyny zbiorczej i upewnij się, że obwody wtórne są zwarte (zabezpieczenie przed rozwarciem). Przekładnik należy umieścić na szynie zbiorczej w taki sposób, aby całkowicie wypełniała otwór 55 x 129 mm. Przewody wtórne podłącz do zacisków zgodnie ze schematem – ich przekrój dobierz odpowiednio do długości i obciążenia (zalecane minimum 2,5 mm²). Moment dokręcania śrub zacisków należy sprawdzić w dokumentacji producenta. Po zamontowaniu przed włączeniem napięcia sprawdź poprawność zamocowania i brak uszkodzeń mechanicznych.

FAQ

• Jaka jest klasa dokładności tego przekładnika? Przekładnik oferuje klasę dokładności 0,5 przy mocy obciążenia do 15 VA. Dla wyższych obciążeń (do 20 VA) klasa wynosi 1. Oba parametry podane są w karcie katalogowej.
• Czy przekładnik nadaje się do pracy w wilgotnych pomieszczeniach? Tak, dzięki tropikalizacji (zabezpieczeniu przed wilgocią i pleśnią) może być stosowany w środowiskach o podwyższonej wilgotności, np. w przemysłowych halach produkcyjnych lub w strefach tropikalnych.
• Jakie są wymiary otworu na szynę zbiorczą? Otwór wewnętrzny ma wymiary 55 x 129 mm i umożliwia przewleczenie pojedynczej szyny o maksymalnym przekroju 54 x 102 mm.
