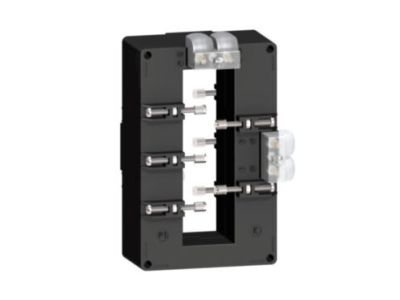

Przekładnik prądowy 1250/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB125 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DB125 o przekładni 1250/5 A został zaprojektowany do precyzyjnego pomiaru prądu w rozdzielnicach głównych. Otwór 38 x 127 mm umożliwia montaż na szynoprzewodzie o odpowiednich wymiarach, a wyposażenie w podwójne złącza szynoprzewodowe ułatwia podłączenie. Klasa dokładności 0.5 przy mocy 8 VA gwarantuje wiarygodne odczyty dla systemów pomiarowych i billingowych. Tropikalizowana konstrukcja zapewnia niezawodność w środowiskach o podwyższonej wilgotności.

• Prąd pierwotny 1250 A, wtórny 5 A: Przekładnia 1250/5 A pozwala na bezpieczne pomiary w obwodach o dużym obciążeniu przy standardowym wyjściu 5 A dla liczników i przekaźników.
• Otwór 38 x 127 mm: Kompatybilność z szynoprzewodami zbiorczymi (pręt 127 x 38 mm) – łatwy montaż bez stosowania dodatkowych obejm.
• Podwójne złącza szynoprzewodowe: Umożliwiają szybkie i pewne połączenie z zestawami szyn, redukując czas instalacji i zwiększając bezpieczeństwo styków.
• Klasa dokładności 0.5 (moc 8 VA): Gwarantuje błąd pomiaru poniżej 0,5% w zakresie mocy 8 VA – niezbędne do dokładnego rozliczania energii i monitorowania parametrów sieci.
• Dodatkowa moc klasy 1 do 12 VA: Elastyczność w podłączaniu większej liczby urządzeń pomiarowych przy zachowaniu akceptowalnej dokładności dla zastosowań przemysłowych.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DB125 został wyprodukowany zgodnie z obowiązującymi normami europejskimi i standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Wykonany w technologii tropikalizowanej, zapewnia odporność na działanie wilgoci i zmian temperatur w typowych warunkach rozdzielnicowych.

Zastosowanie

Przekładnik prądowy 1250/5 A PowerLogic znajduje zastosowanie w systemach pomiarowo-rozliczeniowych oraz automatyce przemysłowej, gdzie wymagana jest duża dokładność i niezawodność.

• Pomiar energii elektrycznej w stacjach transformatorowych i rozdzielnicach głównych średniego i niskiego napięcia.
• Współpraca z licznikami energii, miernikami parametrów sieci oraz przekaźnikami zabezpieczeniowymi w systemach BIM/SCADA.
• Monitorowanie obciążenia szynoprzewodów i odbiorników przemysłowych w celu optymalizacji zużycia energii.
• Integracja z systemami automatyki budynkowej do zdalnego odczytu i sterowania obwodami o dużym prądzie.

Wskazówki Montażowe

Montaż i demontaż przekładnika prądowego może być wykonywany wyłącznie przez personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szynoprzewodu. Przekładnik należy osadzić na szynie zbiorczej o wymiarach 38 x 127 mm (grubość 38 mm, szerokość 127 mm) i zabezpieczyć za pomocą dostarczonych elementów (podwójne złącza). Przewody wtórne (od strony 5 A) należy podłączać do zacisków z zachowaniem biegunowości – nie wolno rozrywać obwodu wtórnego pod obciążeniem (niebezpieczeństwo przepięcia). Przekrój przewodów wtórnych dobrać do mocy obciążenia (min. 2,5 mm² dla 8 VA). Moment dokręcania śrub oraz dopuszczalne przekroje znajdziesz w instrukcji producenta.

FAQ

• Czy ten przekładnik nadaje się do pomiaru energii w systemie smart grid? Tak, dzięki klasie dokładności 0.5 i mocy 8 VA zapewnia precyzyjne odczyty wymagane w systemach smart metering i automatycznym odczycie.
• Jaki jest maksymalny przekrój szyny, którą można przewlec przez otwór? Otwór ma wymiary 38 x 127 mm – oznacza to, że maksymalna grubość szyny to 38 mm (przy szerokości do 127 mm). Dla pręta prostokątnego tolerancja wynosi kilka milimetrów.
• Czy przekładnik wymaga dodatkowego zabezpieczenia przed wilgocią? Nie – konstrukcja tropikalizowana odporna na podwyższoną wilgotność, jednak zaleca się montaż w suchych pomieszczeniach technicznych lub wewnątrz rozdzielnic o stopniu ochrony co najmniej IP2X.
