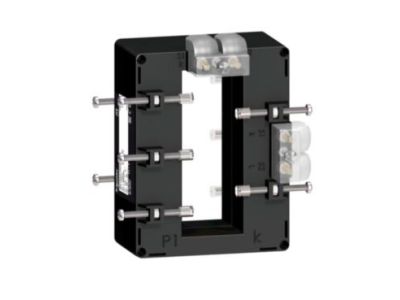

Przekładnik prądowy 1250/5 podwójne złącza szynoprzewód 38x102 PowerLogic | METSECT5DH125 Schneider Electric

Opis i Kluczowe Cechy

Przekładnik prądowy PowerLogic METSECT5DH125 o przekładni 1250/5 A przeznaczony jest do precyzyjnego pomiaru prądu w rozdzielnicach głównych i przemysłowych instalacjach elektroenergetycznych. Dzięki otworowi 40 x 103 mm umożliwia montaż na szynoprzewodzie o wymiarach 102 x 38 mm, a konstrukcja tropikalizowana zapewnia odporność na wilgoć i pleśń w trudnych warunkach.

• Prąd pierwotny 1250 A / wtórny 5 A: Umożliwia dokładny pomiar dużych obciążeń przy standardowym sygnale 5 A dla liczników i przekaźników.
• Klasa dokładności 0.5: Gwarantuje precyzyjne odczyty energii, niezbędne przy rozliczeniach i monitoringu zużycia.
• Moc znamionowa 12 VA (klasa 0.5): Zapewnia stabilne napięcie wtórne przy typowych obciążeniach pomiarowych.
• Maksymalna moc klasy 1: 15 VA: Pozwala na większe obciążenie przewodów wtórnych bez utraty dokładności.
• Otwór 40 x 103 mm, kompatybilność z szyną 102 x 38 mm: Ułatwia szybki montaż na istniejących szynoprzewodach, oszczędzając miejsce w rozdzielnicy.
• Tropikalizacja (odporność na wilgoć i pleśń): Zapewnia długą żywotność w środowiskach o podwyższonej wilgotności, np. w halach przemysłowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla przekładników prądowych stosowanych w pomiarach energii. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami.

Zastosowanie

Przekładnik PowerLogic METSECT5DH125 znajduje zastosowanie wszędzie tam, gdzie wymagany jest dokładny pomiar prądu w układach trójfazowych średniego i dużego obciążenia.

• Pomiar prądu w rozdzielnicach głównych i podrozdzielnicach przemysłowych.
• Współpraca z licznikami energii (w tym inteligentnymi) do celów rozliczeniowych i monitoringu.
• Zasilanie przekaźników pomiarowych, nadprądowych i różnicowo-prądowych.
• Monitoring obciążeń w instalacjach produkcyjnych, centrach danych i budynkach komercyjnych.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie od szynoprzewodu. Przekładnik zakłada się na szynę o wymiarach 102 x 38 mm przez otwór 40 x 103 mm. Zaciski wtórne należy podłączyć przewodami o odpowiednim przekroju (zwykle min. 2,5 mm²) do obciążenia pomiarowego. Nie wolno otwierać obwodu wtórnego pod napięciem – grozi to bezpiecznym napięciem pasożytniczym. Dokręć śruby z momentem zgodnym z dokumentacją producenta.

FAQ

• Czy przekładnik jest przystosowany do pracy w wilgotnym środowisku? Tak, jest tropikalizowany – odporny na wilgoć i pleśń, co potwierdza jego konstrukcja.
• Jaki otwór ma przekładnik i jakie szyny obsługuje? Otwór ma wymiary 40 x 103 mm, co umożliwia montaż na pojedynczej szynie o maksymalnym przekroju 102 x 38 mm.
• Jaka jest moc znamionowa w klasie dokładności 0.5? Moc znamionowa wynosi 12 VA. Dodatkowo w klasie 1 dopuszczalna jest moc do 15 VA.
