Przekładnik prądowy 1250/5 podwójne złącza szynoprzewód 34x84 PowerLogic | METSECT5DD125 Schneider Electric

Opis i Kluczowe Cechy

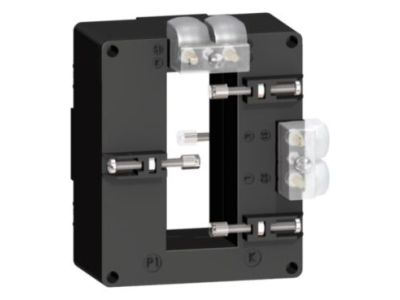

Przekładnik prądowy PowerLogic METSECT5DD125 o przekładni 1250/5 A jest przeznaczony do montażu na szynoprzewodzie o wymiarach 34x84 mm. Dzięki podwójnym złączom ułatwia podłączenie przewodów wtórnych, a wysoka przekładnia pozwala na dokładny pomiar dużych prądów przy użyciu standardowych mierników 5 A bez ryzyka przeciążenia toru pomiarowego.

• Przekładnia 1250/5 A: Umożliwia bezpieczne i precyzyjne pomiary prądów do 1250 A w obwodach głównych, minimalizując straty i błędy odczytu.
• Podwójne złącza wtórne: Zapewniają elastyczność podłączenia – możliwość osobnego wyprowadzenia każdego przewodu lub zastosowania mostków – co ułatwia okablowanie w rozdzielnicy.
• Dopasowanie do szynoprzewodu 34x84 mm: Kompatybilność z popularnymi profilami szyn w rozdzielnicach głównych i przemysłowych bez konieczności stosowania adapterów.
• Konstrukcja z materiałów izolacyjnych klasy E/B: Gwarantuje wytrzymałość termiczną i mechaniczną w warunkach ciągłej pracy pod obciążeniem.
• Uniwersalny system montażu: Otwór przelotowy o przekroju 34x84 mm umożliwia szybkie i stabilne osadzenie na szynie, bez potrzeby rozłączania obwodu pierwotnego.

Zgodność z Normami

Przekładnik prądowy PowerLogic METSECT5DD125 został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Gwarantuje bezpieczeństwo użytkowania oraz wymaganą dokładność pomiarów w instalacjach niskiego napięcia.

Zastosowanie

Przekładnik prądowy znajduje zastosowanie wszędzie tam, gdzie konieczny jest pomiar prądu w obwodach o dużym natężeniu – w rozdzielnicach głównych, przemysłowych oraz w systemach monitorowania energii.

• Pomiar prądu w obwodach zasilających transformatory, silniki, piece i inne odbiorniki przemysłowe.
• Współpraca z licznikami energii, przekaźnikami pomiarowymi i modułami PLC w systemach automatyki budynkowej.
• Monitorowanie obciążenia w rozdzielnicach głównych budynków komercyjnych i użyteczności publicznej.
• Integracja z systemami BMS (Building Management System) do zdalnego odczytu i zarządzania zużyciem energii.

Wskazówki Montażowe

Montaż i podłączenie przekładnika prądowego może być wykonywane wyłącznie przez wykwalifikowanego elektryka z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia od szynoprzewodu. Przekładnik należy zamontować na szynie pierwotnej tak, aby strzałka kierunku prądu (oznaczona na obudowie) wskazywała kierunek przepływu. Śruby mocujące dokręcać momentem zalecanym w dokumentacji producenta. Przewody wtórne (S1, S2) należy podłączyć do miernika lub innego urządzenia odbiorczego – ich obwód nie może być nigdy otwarty podczas przepływu prądu pierwotnego (niebezpieczeństwo wysokiego napięcia). Przekrój przewodów wtórnych dobrać do mocy obciążenia zgodnie z normami.

FAQ

• Czy przekładnik nadaje się do pomiaru prądu stałego (DC)? Nie. Przekładnik prądowy METSECT5DD125 jest przeznaczony wyłącznie do pomiaru prądu przemiennego (AC) – wykorzystuje zjawisko indukcji elektromagnetycznej, które nie działa dla prądu stałego.
• Jakie jest maksymalne napięcie izolacji tego przekładnika? W dostępnych danych producenta nie podano napięcia znamionowego izolacji. Przed zastosowaniem w instalacji o określonym napięciu należy sprawdzić pełną kartę katalogową lub skontaktować się z dostawcą.
• Jak sprawdzić, czy przekładnik jest prawidłowo zamontowany na szynie? Po zamontowaniu należy upewnić się, że szyna przechodzi centralnie przez otwór, a oznaczenie strzałki kierunku prądu jest zgodne z rzeczywistym przepływem. Wszystkie śruby mocujące powinny być dokręcone bez luzu, ale bez przekraczania dopuszczalnego momentu.
