Przekładnik prądowy 1000/5 podwójne złącza szynoprzewód 38x127 PowerLogic | METSECT5DB100 Schneider Electric

Opis i Kluczowe Cechy

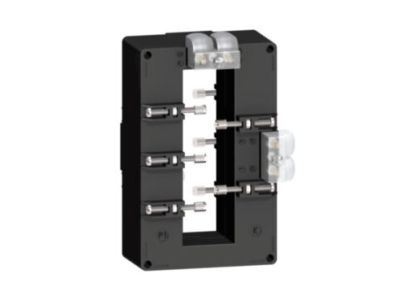

Przekładnik prądowy METSECT5DB100 od PowerLogic (Schneider Electricder Electric) przeznaczony jest do pomiaru prądu w szynach zbiorczych. Oferuje przekładnię 1000/5 A, co pozwala na bezpieczne obniżenie wysokiego prądu linii do standardowej wartości wtórnej 5 A, kompatybilnej z większością mierników i liczników energii. Prostokątny otwór o wymiarach 38 x 127 mm umożliwia montaż na typowych szynach zbiorczych. Dzięki klasom dokładności 0.5 (moc 6 VA) i 1 (moc 10 VA) sprawdza się zarówno w zastosowaniach pomiarowych, jak i w systemach monitoringu. Konstrukcja tropikalizowana zapewnia odporność na wilgoć i pleśń, co zwiększa niezawodność w trudnych warunkach środowiskowych.

• Przekładnia 1000/5 A: Umożliwia precyzyjny pomiar prądów roboczych do 1000 A, przy czym strona wtórna daje bezpieczne 5 A dla układów pomiarowych i zabezpieczeniowych.
• Otwór 38 x 127 mm: Dedykowany do szyn zbiorczych o szerokości do 38 mm i wysokości do 127 mm, co ułatwia instalację w typowych rozdzielnicach głównych.
• Klasa dokładności 0.5 (6 VA) i klasa 1 (10 VA): Wysoka precyzja pomiaru do zastosowań rozliczeniowych i monitoringu energetycznego; różne moce obciążenia pozwalają dopasować przekładnik do konkretnych wymagań systemu.
• Budowa tropikalizowana: Odporność na wilgoć, pleśń i agresywne środowisko (zgodnie z normami tropikalnymi), co wydłuża żywotność w trudnych warunkach.
• Podwójne złącza szynoprzewód: Ułatwiają podłączenie przewodów wtórnych, zapewniając pewne i trwałe połączenie elektryczne.

Zgodność z Normami

Przekładnik METSECT5DB100 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi europejskimi normami dotyczącymi przekładników prądowych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Konstrukcja tropikalizowana odpowiada wymogom norm środowiskowych dla urządzeń pracujących w strefach podwyższonej wilgotności.

Zastosowanie

Przekładnik prądowy METSECT5DB100 znajduje zastosowanie wszędzie tam, gdzie konieczny jest pomiar dużych prądów przemiennych z zachowaniem wysokiej dokładności. Sprawdza się w systemach zarządzania energią, automatyce budynkowej oraz przemyśle.

• Pomiar energii elektrycznej w głównych rozdzielnicach niskiego napięcia – współpraca z licznikami i analizatorami sieci.
• Monitorowanie obciążenia linii zasilających maszyny i urządzenia przemysłowe – integracja z systemami SCADA i BMS.
• Zabezpieczenia przeciążeniowe i zwarciowe – dostarczanie sygnału prądowego do przekaźników i sterowników PLC.
• Systemy automatyki budynkowej – pomiar zużycia energii w celu optymalizacji kosztów i bilansowania obciążeń.

Wskazówki Montażowe

Montaż przekładnika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie od szyn zbiorczych. Przekładnik należy umieścić na szynie zbiorczej w sposób uniemożliwiający jego przesunięcie – dokręcić elementy mocujące zgodnie z dokumentacją producenta. Przewody wtórne podłączyć do zacisków (podwójne złącza) z zachowaniem odpowiedniego przekroju (zależnego od obciążenia i długości). Nie otwierać obwodu wtórnego podczas przepływu prądu pierwotnego – grozi to powstaniem niebezpiecznego napięcia. Po montażu sprawdzić poprawność połączeń i oznakowanie.

FAQ

• Jakie klasy dokładności i moce obciążenia oferuje ten przekładnik? Przekładnik METSECT5DB100 dostępny jest w klasie 0.5 przy mocy maksymalnej 6 VA oraz w klasie 1 przy mocy 10 VA. Wybór odpowiedniej klasy zależy od wymaganej precyzji pomiaru.
• Czy otwór 38x127 mm pasuje do standardowych szyn zbiorczych? Tak, wymiary otworu są zaprojektowane dla typowych szyn prostokątnych o szerokości do 38 mm i wysokości do 127 mm. Przed montażem zaleca się weryfikację wymiarów szyny.
• Co oznacza określenie „tropikalizowany” w kontekście tego przekładnika? Oznacza to, że urządzenie zostało zabezpieczone przed szkodliwym wpływem wilgoci, pleśni i grzybów, co jest szczególnie istotne w instalacjach w klimacie tropikalnym lub w pomieszczeniach o podwyższonej wilgotności.
