Przekładnik prądowy 100/5A kl1 24X24mm otwierany | DM1TMA0100 Lovato Electric

Opis i Kluczowe Cechy

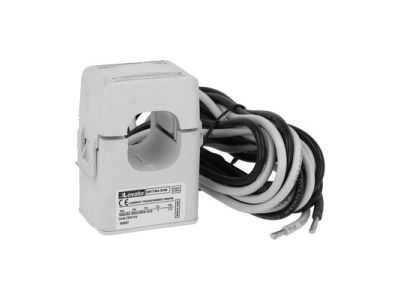

Przekładnik prądowy DM1TMA0100 marki Lovato Electric to zaawansowane urządzenie pomiarowe zaprojektowane z myślą o profesjonalnych systemach monitoringu energii. Urządzenie charakteryzuje się przekładnią 100/5A, co oznacza, że prąd pierwotny o natężeniu 100 A jest transformowany na prąd wtórny o wartości 5 A, kompatybilny z większością mierników i analizatorów parametrów sieci. Kluczową cechą tego modelu jest otwierany rdzeń (typu split-core), który pozwala na instalację na istniejących przewodach lub szynach prądowych bez konieczności ich demontażu, co znacząco redukuje czas przestoju instalacji. Klasa dokładności 1 gwarantuje precyzję pomiaru wymaganą w rozliczeniach wewnętrznych i zaawansowanej diagnostyce technicznej.

• Otwierany rdzeń: Umożliwia szybką modernizację układów pomiarowych bez ingerencji w ciągłość zasilania.

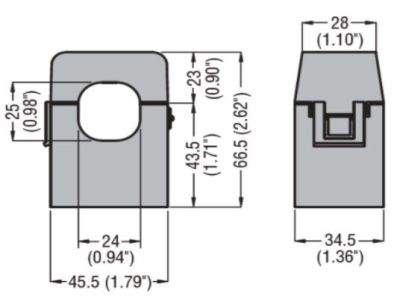

• Wymiary okna: Prześwit 24x24 mm pozwala na swobodne objęcie kabli o dużym przekroju lub mniejszych szyn prądowych.
• Klasa dokładności 1: Zapewnia błąd pomiarowy nieprzekraczający 1% przy prądzie znamionowym.
• Kompaktowa obudowa: Wykonana z materiałów samogasnących, zapewniająca bezpieczeństwo i trwałość w trudnych warunkach przemysłowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia jego niezawodność w aplikacjach profesjonalnych. Przekładnik spełnia wymagania normy IEC/EN 61869-2, która definiuje szczegółowe parametry dla przekładników prądowych stosowanych w pomiarach i zabezpieczeniach. Posiada również certyfikację CE, potwierdzającą zgodność z dyrektywami bezpieczeństwa Unii Europejskiej. Stopień ochrony obudowy oraz izolacja są dostosowane do pracy w rozdzielnicach niskiego napięcia (nn).

Zastosowanie

Przekładnik DM1TMA0100 znajduje szerokie zastosowanie w nowoczesnej energetyce i automatyce budynkowej. Jest idealnym rozwiązaniem dla systemów zarządzania energią (EMS) oraz w układach kompensacji mocy biernej. Dzięki otwieranej konstrukcji, jest najczęściej wybieranym komponentem podczas doposażania istniejących rozdzielnic w systemy monitoringu zużycia energii elektrycznej. Może współpracować z licznikami energii, multimetrami cyfrowymi oraz sterownikami PLC wyposażonymi w odpowiednie moduły wejść prądowych.

Wskazówki Montażowe

Podczas montażu należy zwrócić szczególną uwagę na kierunek przepływu prądu, oznaczony na obudowie przekładnika (P1/K oraz P2/L). Przed zapięciem rdzenia należy upewnić się, że powierzchnie styku rdzenia są czyste, co gwarantuje zachowanie deklarowanej klasy dokładności. UWAGA: Nigdy nie wolno pozostawiać strony wtórnej przekładnika (zaciski S1, S2) w stanie otwartym podczas pracy obwodu pierwotnego, gdyż może to doprowadzić do powstania wysokiego napięcia niebezpiecznego dla personelu i sprzętu. Przewody wtórne o przekroju dostosowanym do odległości od miernika należy solidnie dokręcić do zacisków śrubowych, zachowując odpowiedni moment dokręcania.

FAQ

• Czy ten przekładnik wymaga rozłączania szyn prądowych? Nie, dzięki konstrukcji typu split-core (otwierany rdzeń) montaż odbywa się poprzez zatrzaśnięcie obudowy na przewodzie.
• Jaka jest maksymalna wielkość szyny, na której można zamontować urządzenie? Okno pomiarowe ma wymiary 24x24 mm, więc przekładnik zmieści się na szynach lub kablach nieprzekraczających tego wymiaru.
• Czy urządzenie posiada certyfikat do rozliczeń z zakładem energetycznym? Przekładnik posiada klasę 1, co jest wystarczające do pomiarów kontrolnych i rozliczeń wewnętrznych, jednak do rozliczeń z OSD wymagane są zazwyczaj urządzenia z legalizacją pierwotną lub certyfikatem MID.
