Przekaźniki do nadzoru temperatury silnika, RPN-1TMP-A230 | 864370 Relpol

Opis i Kluczowe Cechy

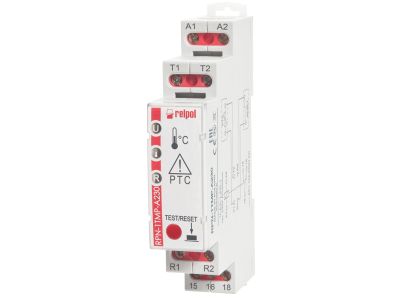

Przekaźnik nadzorczy RPN-1TMP-A230 marki RELPOL to profesjonalne urządzenie modułowe zaprojektowane do precyzyjnej ochrony silników elektrycznych przed przegrzaniem. Urządzenie monitoruje rezystancję obwodu czujników termistrowych PTC wbudowanych w uzwojenia silnika. Kluczową funkcjonalnością jest możliwość szeregowego podłączenia aż do 6 czujników PTC, co pozwala na kompleksową ochronę wielofazowych jednostek napędowych lub kilku punktów pomiarowych jednocześnie. Przekaźnik reaguje nie tylko na przekroczenie dopuszczalnej temperatury (wzrost rezystancji), ale również posiada zintegrowany system nadzoru zwarcia w obwodzie termistrów, co eliminuje ryzyko awarii wynikającej z uszkodzenia okablowania pomiarowego.

• Napięcie zasilania: Znamionowe napięcie 230 V AC przy częstotliwości 50/60 Hz zapewnia kompatybilność ze standardowymi sieciami energetycznymi.
• Konfiguracja styków: Wyjście wyposażone w 1 zestyk przełączny (1P) o wysokiej trwałości łączeniowej.
• Diagnostyka obwodu: Automatyczne wykrywanie zwarcia w pętli czujników PTC.
• Szerokość modułu: Kompaktowa obudowa przystosowana do montażu na szynie DIN 35 mm.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami europejskimi dotyczącymi aparatury sterowniczej i zabezpieczającej. Spełnia wymagania dyrektyw niskonapięciowych oraz kompatybilności elektromagnetycznej (EMC). Zastosowane materiały izolacyjne oraz konstrukcja obudowy gwarantują odpowiedni stopień ochrony oraz bezpieczeństwo użytkowania w wymagających warunkach przemysłowych, co potwierdzają certyfikaty zgodności CE oraz standardy jakościowe producenta RELPOL.

Zastosowanie

Przekaźnik RPN-1TMP-A230 znajduje szerokie zastosowanie w systemach automatyki przemysłowej, gdzie kluczowa jest niezawodność napędów. Jest idealnym rozwiązaniem do ochrony silników pracujących w trybie ciężkiego rozruchu, przy częstych cyklach załączania lub w miejscach o ograniczonej wentylacji. Wykorzystuje się go w układach sterowania pompami, wentylatorami, przenośnikami oraz sprężarkami. Dzięki obsłudze do 6 czujników PTC, urządzenie doskonale sprawdza się w nadzorze dużych maszyn elektrycznych, gdzie monitorowanie temperatury w kilku punktach uzwojenia jest niezbędne dla zachowania ciągłości procesów technologicznych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN 35 mm (zgodnie z EN 60715). Przed przystąpieniem do prac należy upewnić się, że napięcie zasilania 230 V AC jest odłączone. Przewody czujników PTC należy połączyć szeregowo, dbając o to, by łączna rezystancja zimna obwodu nie przekraczała wartości granicznych określonych w dokumentacji technicznej. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów, aby zapewnić pewny styk i uniknąć przypadkowych zwarć. Należy zwrócić szczególną uwagę na separację obwodów pomiarowych od przewodów siłowych, aby zminimalizować wpływ zakłóceń elektromagnetycznych na pracę przekaźnika.

FAQ

• Ile czujników PTC można podłączyć do jednego przekaźnika? Urządzenie pozwala na szeregowe podłączenie maksymalnie 6 czujników termistrowych PTC.
• Czy przekaźnik wykryje uszkodzenie kabla czujnika? Tak, RPN-1TMP-A230 posiada funkcję nadzoru zwarcia w obwodzie termistrów, co pozwala na szybką diagnostykę awarii okablowania.
• Jakie jest napięcie sterujące urządzenia? Przekaźnik jest zasilany napięciem znamionowym 230 V AC (50/60 Hz).
• Czy urządzenie posiada sygnalizację stanu pracy? Tak, obudowa wyposażona jest w diody LED informujące o stanie zasilania oraz zadziałaniu zabezpieczenia termicznego.
