Przekaźnik z 4 zestykami zwiernymi zestyk do AC 230 V 16 A zasterowanie AC 24 V | 5TT4204-2 Siemens

Alternatywny kod produktu: 5TT42042

Opis i Kluczowe Cechy

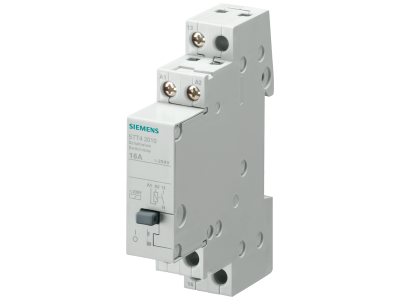

Przekaźnik Siemens 5TT4204-2 to modułowy przekaźnik z czterema zestykami zwiernymi, przeznaczony do sterowania odbiornikami w instalacjach mieszkaniowych, użytkowych i przemysłowych. Zestyki przystosowane są do prądu 16 A przy napięciu AC 230 V, co pozwala na bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Cewka sterująca zasilana napięciem AC 24 V umożliwia łatwą integrację z systemami automatyki niskonapięciowej. Urządzenie należy do rodziny komponentów SENTRON i charakteryzuje się kompaktową konstrukcją ułatwiającą montaż na szynie TH35.

• Cztery zestyki zwierne (4NO): Umożliwiają jednoczesne załączanie czterech niezależnych obwodów, co zwiększa elastyczność sterowania i redukuje liczbę potrzebnych przekaźników.
• Prąd znamionowy styków 16 A AC1: Gwarantuje bezpieczną pracę przy dużych obciążeniach, np. silnikach, grzałkach czy oświetleniu, bez ryzyka uszkodzenia styków.
• Napięcie sterowania AC 24 V: Pozwala na bezpośrednie sterowanie z typowych źródeł niskiego napięcia (transformatory, PLC), co zwiększa bezpieczeństwo obsługi i upraszcza okablowanie.
• Napięcie zestyków AC 230 V: Dopasowane do standardowych sieci jednofazowych, umożliwia bezpośrednie przełączanie odbiorników 230 V bez dodatkowych styczników.

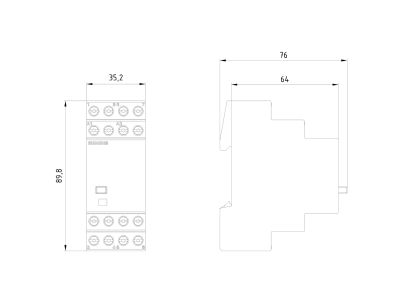

• Montaż na szynie TH35 (DIN): Szybki i pewny montaż w rozdzielnicach, zgodny z popularnym standardem akcesoriów modułowych.

Zgodność z Normami

Przekaźnik Siemens 5TT4204-2 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania i spełnienie wymogów prawnych dla instalacji elektrycznych w budownictwie mieszkaniowym, użytkowym i przemyśle.

Zastosowanie

Dzięki czterem niezależnym zestykom zwiernym i niskiemu napięciu sterowania przekaźnik 5TT4204-2 znajduje szerokie zastosowanie w układach automatyki i sterowania rozproszonego.

• Sterowanie odbiornikami jednofazowymi 230 V (oświetlenie, wentylatory, pompy) w systemach inteligentnego budynku.
• Pośrednie załączanie styczników lub przekaźników mocy w rozdzielnicach przemysłowych – cztery zestyki pozwalają na równoczesne sterowanie kilkoma obwodami.
• Generowanie sygnałów sterujących dla PLC (sterowników programowalnych) lub modułów wejść/wyjść – niskonapięciowa cewka 24 V AC jest kompatybilna z typowymi sygnałami automatyki.
• Realizacja funkcji przełączających w szafach sterowniczych maszyn, gdzie wymagana jest separacja galwaniczna między obwodami sterowania a mocy.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całej rozdzielnicy. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy modułowej. Przekrój przewodów należy dobrać do spodziewanego prądu obciążenia (zalecany przekrój 1,5–2,5 mm² dla 16 A). Moment dokręcania śrub zacisków – zgodnie z dokumentacją techniczną producenta (typowe wartości to 0,8–1,2 Nm). Należy upewnić się, że napięcie sterowania odpowiada wartości 24 V AC – podanie napięcia stałego (DC) lub wyższego może uszkodzić cewkę.

FAQ

• Czy przekaźnik ma podświetlenie LED lub wskaźnik stanu? W modelu 5TT4204-2 nie przewidziano wbudowanego podświetlenia. Stan załączenia można kontrolować poprzez sygnalizację w obwodzie sterowania lub za pomocą zewnętrznych wskaźników (np. lampki sygnalizacyjne montowane w rozdzielnicy).
• Jaki jest stopień ochrony tego przekaźnika? Przekaźnik przeznaczony jest do montażu w rozdzielnicach modułowych, gdzie typowy stopień ochrony zapewniany przez obudowę rozdzielnicy to IP20 (ochrona przed dotykiem palcem). Samo urządzenie nie posiada dodatkowej obudowy – podczas montażu należy zachować ostrożność, aby nie dotykać części pod napięciem.
• Jaki jest tryb pracy styków – zwierny czy rozwierny? Przekaźnik wyposażony jest w cztery zestyki zwierne (normalnie otwarte – NO). Oznacza to, że po podaniu napięcia na cewkę styki zwierają się (łączą obwód), a po zaniku napięcia wracają do stanu otwartego. Nie ma możliwości zmiany na styki rozwierne – do funkcji rozłączania należy zastosować przekaźnik z zestykami rozwiernymi (NC).
