Przekaźnik z 2 zestykami przełącznymi zestyk do AC 230 V, 400 V 16 A zasterowanie DC 110 V | 5TT4217-1 Siemens

Alternatywny kod produktu: 5TT42171

Opis i Kluczowe Cechy

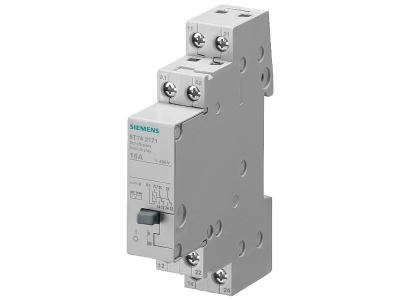

Przekaźnik Siemens 5TT4217-1 wyposażony w dwa zestyki przełączne, przeznaczony do pracy w obwodach prądu przemiennego o napięciu 230/400 V i prądzie znamionowym 16 A. Sterowany napięciem stałym 110 V DC, zapewnia niezawodne przełączanie obciążeń w instalacjach mieszkaniowych, użytkowych i przemysłowych. Kompaktowa konstrukcja ułatwia montaż w rozdzielnicach na szynie TH35.

• 2 zestyki przełączne: umożliwiają jednoczesne sterowanie dwoma niezależnymi obwodami, np. oświetleniem i gniazdami, bez potrzeby stosowania dodatkowych styczników.
• Prąd znamionowy 16 A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, eliminując ryzyko przegrzania styków nawet przy długotrwałym przewodzeniu.
• Napięcie styków AC 230/400 V: kompatybilny z typowymi instalacjami jednofazowymi i trójfazowymi, zapewnia uniwersalność zastosowań.
• Sterowanie DC 110 V: idealny do integracji z systemami automatyki i sterownikami PLC pracującymi w standardowym napięciu 110 V stałym.
• Niezawodna technika Siemens: solidne wykonanie i sprawdzona jakość komponentów SENTRON gwarantują długą żywotność i stabilność działania.

Zgodność z Normami

Przekaźnik Siemens 5TT4217-1 spełnia wymagania europejskich norm dotyczących aparatury rozdzielczej i sterowniczej oraz posiada certyfikat CE. Zgodność z dyrektywami niskonapięciowymi i kompatybilności elektromagnetycznej potwierdza bezpieczeństwo użytkowania w instalacjach budynkowych i przemysłowych.

Zastosowanie

Dzięki parametrom technicznym i niezawodności przekaźnik sprawdza się w wielu scenariuszach automatyki i sterowania.

• Sterowanie oświetleniem, wentylacją, grzałkami i innymi odbiornikami w budynkach mieszkalnych i komercyjnych.
• Generowanie impulsów załączających do styczników instalacyjnych, przekaźników bistabilnych lub wejść sterowników PLC.
• Sygnalizacja stanów pracy urządzeń (np. załączanie lamp kontrolnych) w szafach sterowniczych.
• Realizacja funkcji automatyki budynkowej – sterowanie roletami, bramami, systemami HVAC w oparciu o sygnały z centralnego regulatora.

Wskazówki Montażowe

Montaż i podłączenie przekaźnika mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuj na szynie nośnej TH35 (DIN) w rozdzielnicy. Przekrój przewodów dobierz zgodnie z obciążalnością prądową 16 A. Moment dokręcania zacisków stosuj zgodnie z dokumentacją producenta – zbyt słabe lub zbyt mocne dokręcenie może wpłynąć na pewność połączenia. Po zakończeniu montażu sprawdź poprawność działania przed załączeniem napięcia.

FAQ

• Jakie jest napięcie sterowania cewki? Napięcie cewki wynosi 110 V prądu stałego (DC). Przekaźnik jest przeznaczony do współpracy z układami sterowania o tym napięciu.
• Jaki maksymalny prąd mogą przewodzić styki? Styki przekaźnika są przystosowane do prądu znamionowego 16 A w obwodach prądu przemiennego o napięciu do 400 V.
• Ile styków posiada ten przekaźnik i w jakiej konfiguracji? Przekaźnik wyposażono w dwa niezależne zestyki przełączne (każdy typu SPDT), co pozwala na sterowanie dwoma obwodami w trybie NO/NC.
